综合大楼空调通风图纸

附件详情

1.该工程空调分为四部分。主楼一层至二十一层部分冷源采用螺杆式冷水机组 LSBLG1580/B1两台,温度(7~12C),装机冷量3163kw,冷冻水泵、冷却水泵布置在地下二层机房。热源采用燃气热水机组(60~55C),布置在负一层机房。冷却塔布置在裙楼屋顶。一层至四层为一个系统,五层至二十一层为一个系统。膨胀水箱布置在主楼屋顶。
2.主楼二十二层至二十六层采用MDV数码中央空调系统,每层为一个系统。室外机均置于屋顶层。
3.二层餐厅等房间、三层至五层预留房间采用风冷热泵冷热水机组,冷水温度(7~12C),热水温度(45~40C),机组与水泵布置在屋顶。
4.监控中心、通讯中心采用风冷热泵冷热水机组,冷水温度(7~12C),热水温度(45~40C),机组与水泵布置在屋顶。

2

3

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

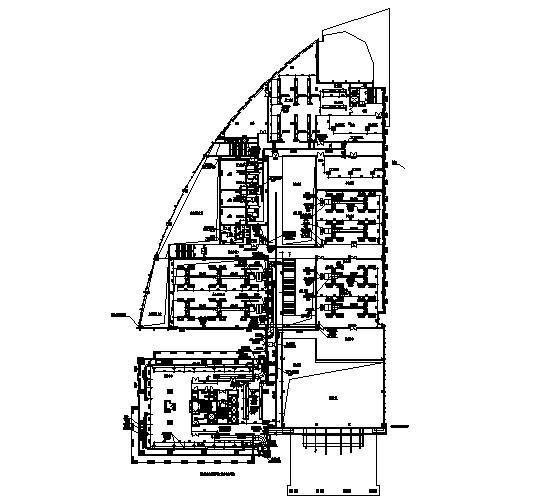

  • 综合大楼空调通风图纸 - 1
    第 1 张图

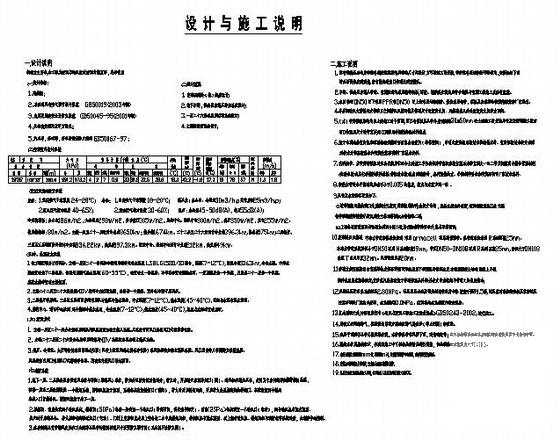

  • 综合大楼空调通风图纸 - 2
    第 2 张图

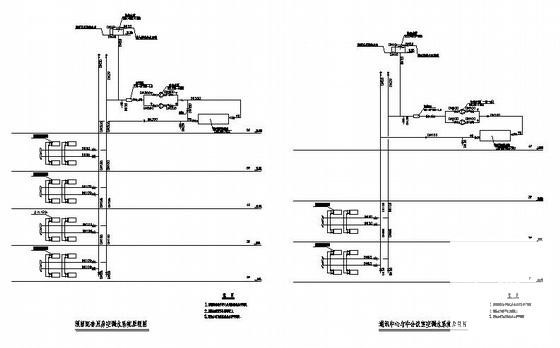

  • 综合大楼空调通风图纸 - 3
    第 3 张图
以上是部分截图,请下载附件后查看完整高清内容
