8层综合大楼空调通风系统设计施工大样图

  • 设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 地上层数:8层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计年代:近代
  • 设计内容:空调,通风
  • 冷热源:溴化锂吸收式机组
  • 空调系统:全空气系统,空气-水系统
  • 送风方式:散流器送风
  • 项目所在地:北京

附件详情

一、项目概要:

该项目位于北京市,是一个综合大楼建筑。图纸内容包含设计及施工说明,主要设备材料表及图例,空调水系统图 ,空调风系统平面图,空调水系统平面图,地下一层通风平面图,空调机房 平面布置图 ,冷热源系统流程图,机房大样图等...

二、空调系统:

1.冷热源:采用直燃式(油)溴化锂吸收式机组...

2.风系统:全空气系统,风机盘管加独立新风系统...

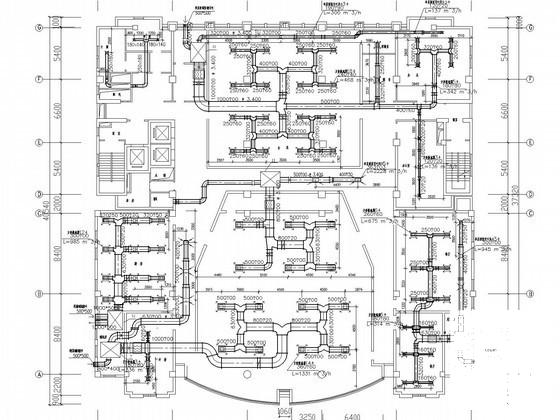

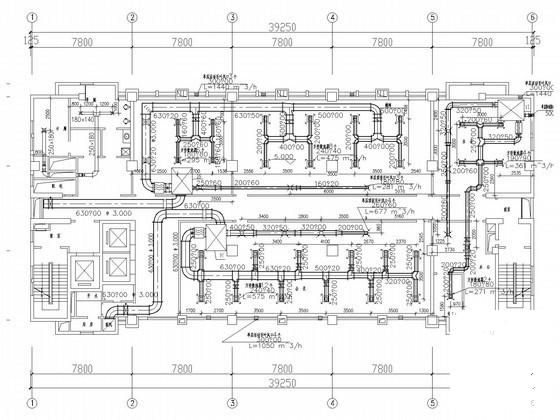

二层空调风系统平面图

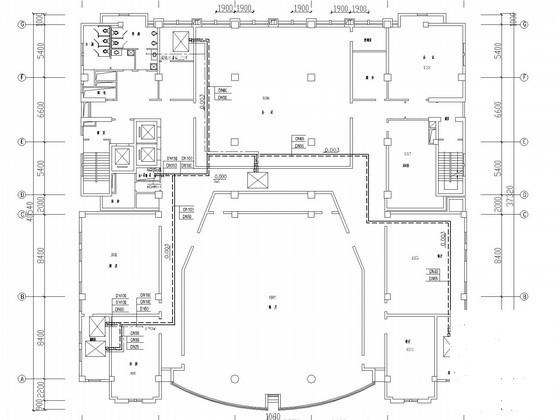

一层空调水系统平面图

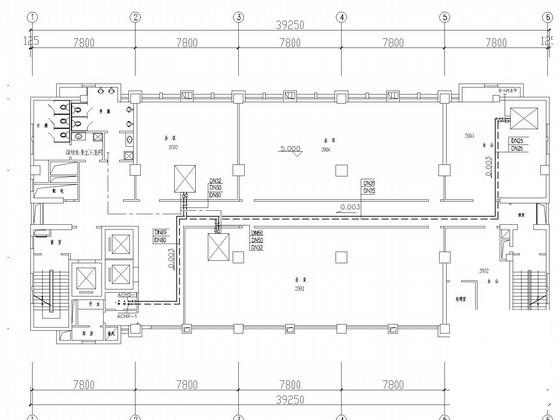

二层空调水系统平面图
