6层7780平车间水暖消防CAD施工图纸

  • 设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度:多层建筑
  • 建筑结构形式:其他结构
  • 建筑面积:7780平方米
  • 地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:17张
  • 设计年代:近代
  • 供水方式:市政供水
  • 供水分区:无
  • 雨水重现期:5年
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):5,15
  • 项目地址:山东

附件详情

  • 车间水暖.dwg:
  • 水暖设计说明
  • 给排水系统原理图、消防水箱原理图、消防设备和主要材料明细表
  • 采暖系统原理图(1) 散热器连接详图
  • 采暖系统原理图(2)
  • 负一给排水、消防平面图
  • 一层给排水、消防平面图
  • 二层给排水、消防平面图
  • 三~五层给排水、消防平面图
  • 六层给排水、消防平面图
  • 屋顶给排水、消防平面图 机房屋顶给排水平面图
  • 负一层采暖平面图
  • 一层采暖平面图
  • 二层采暖平面图
  • 三~五层采暖平面图
  • 六层采暖平面图
  • 管线综合.dwg:
  • 管线综合图(共三张,文件中只有第三张)

附件详情

该项目为某公司小件车间,为多层厂房。该项目建筑面积7780平方米。地上六层,建筑高度23.50米。建筑建筑结构形式为:框架结构;设计合理使用年限为50年,抗震设防烈度为7度;耐火等级为一级。
设计范围:该资料范围包括建筑的给水排水、消防、采暖、防排烟及通风。该项目设有给水系统、排水系统、雨水系统、消火栓系统、干粉灭火器设置、防排烟及通风系统、采暖系统。
给水系统:该项目由城市管网供水,供水压力0.3MPa。水压超过0.35MPa,入户管需设减压阀。计量方式:在一层管道井内设入户总表。该项目设计秒流量为 3.53 L/s。
排水系统:该项目卫生间污废水采用合流制。通气方式:直接伸顶通气。伸顶透气管高出屋面500mm。透气管超过屋面需设避雷装置。
雨水系统;屋面雨水按规定的设计重现期为5年,降雨历时5min,降雨强度4.03L/(S 100m).
消火栓给水系统:室内消火栓用水量为15L/S;室外消防水量为25L/S;火灾延续时间2小时。室外消防水量由室外消防管网提供... ...
采暖系统:冬季采暖室外计算干球温度:-6°C,室外平均风速:3.3m/s。室内设计温度:办公室、车间:20°C,门厅、卫生间16°C。热源:采暖供回水温度60/50°C,系统工作压力0.4MPa... ...
总共17 张。
设计年代:近代

采暖系统原理图

采暖系统原理图_放大

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

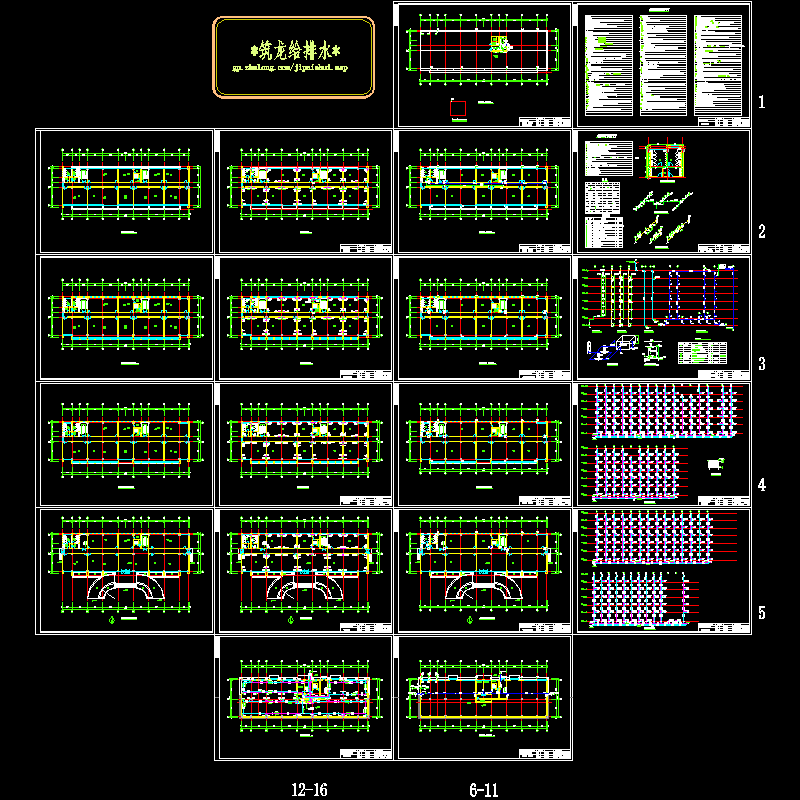

  • 车间水暖.dwg
    车间水暖.dwg
  • 管线综合.dwg
    管线综合.dwg
以上是部分截图,请下载附件后查看完整高清内容
