7780平6层车间水暖消防施工图纸

附件详情

该项目为某公司小件车间，为多层厂房。该项目建筑面积7780平方米。地上六层，建筑高度23.50米。建筑建筑设计结构形式为：框架结构;设计合理使用年限为50年，抗震设防烈度为7度；耐火等级为一级。

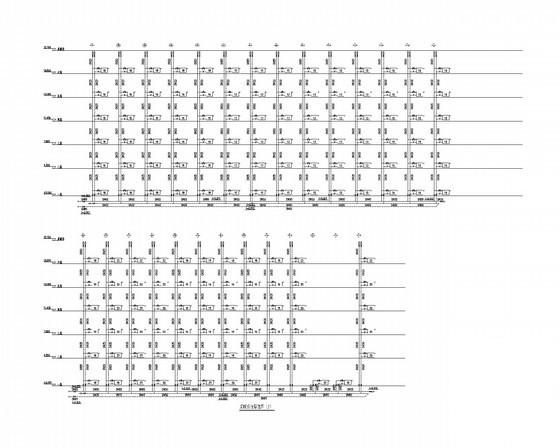

设计范围：该资料范围包括建筑的给水排水、消防、采暖、防排烟及通风。该项目设有给水系统、排水系统、雨水系统、消火栓系统、干粉灭火器设置、防排烟及通风系统、采暖系统。
给水系统：该项目由城市管网供水，供水压力0.3MPa。水压超过0.35MPa,入户管需设减压阀。计量方式：在一层管道井内设入户总表。该项目设计秒流量为 3.53 L/s。
排水系统：该项目卫生间污废水采用合流制。通气方式：直接伸顶通气。伸顶透气管高出屋面500mm。透气管超过屋面需设避雷装置。
雨水系统;屋面雨水按规定的设计重现期为5年，降雨历时5min，降雨强度4.03L/(S 100m).
消火栓给水系统:室内消火栓用水量为15L/S;室外消防水量为25L/S；火灾延续时间2小时。室外消防水量由室外消防管网提供... ...

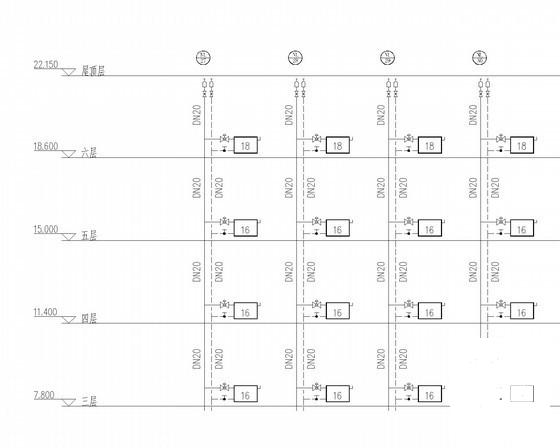

采暖系统:冬季采暖室外计算干球温度：-6°C,室外平均风速：3.3m/s。室内设计温度：办公室、车间：20°C,门厅、卫生间16°C。热源：采暖供回水温度60/50°C，系统工作压力0.4MPa... ...
总共17 张。
设计年代：近代
