17高层民住建筑水暖消防施工大样图

搜索更多资源
  • 附件设计说明：有
  • 建筑类别：住宅
  • 建筑高度类型：高层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 建筑地上层数：17层
  • 建筑地下层数：1层
  • 图纸设计深度：施工图
  • 参考图纸：20张
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 消防设计：室外消火栓系统, 室内消火栓系统
  • 供水方式：分区供水
  • 供水分区：三区
  • 排水体制：污废合流
  • 消火栓用水量室外(L/S)：15
  • 消火栓用水量室内(L/S)：20
  • 大样节点：卫生间
  • 项目所在地：山东

附件详情

  • 给排水设计施工说明

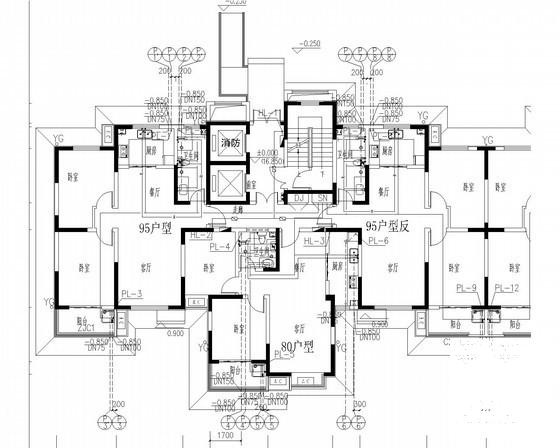

  • 卫生间大样图
  • 给排水消防大样图
  • 集水坑排水系统图
  • 消火栓给水系统图
  • 给水系统图
  • 采暖平面图
  • 卫浴型散热器安装大样图
  • 机房层通风平面图
  • 采暖管系图

附件详情

本楼为二类高层居住建筑，剪力墙结构。地下一层为戊类储藏室，一~十七层为住宅。该项目设计内容包括室内给水系统、生活污水、废水排水系统、室内消火栓系统。
，共20张

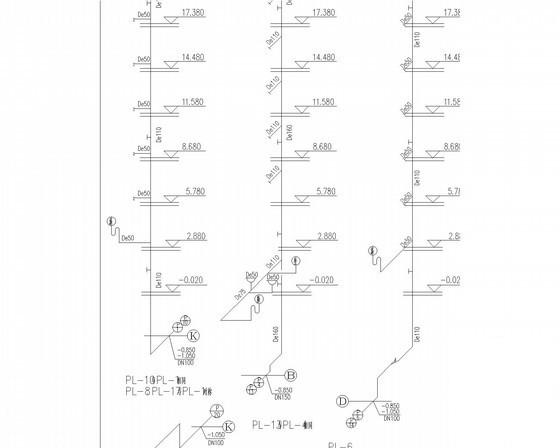

排水系统图

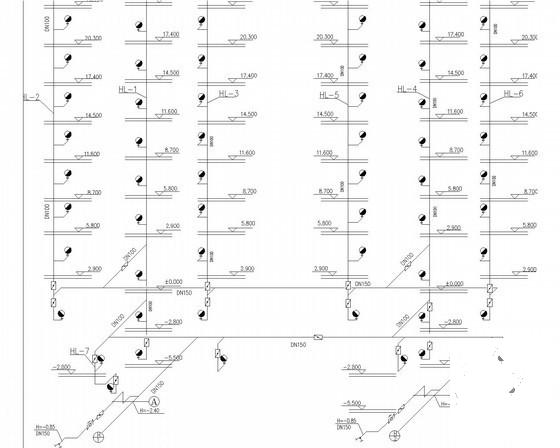

消火栓给水系统图

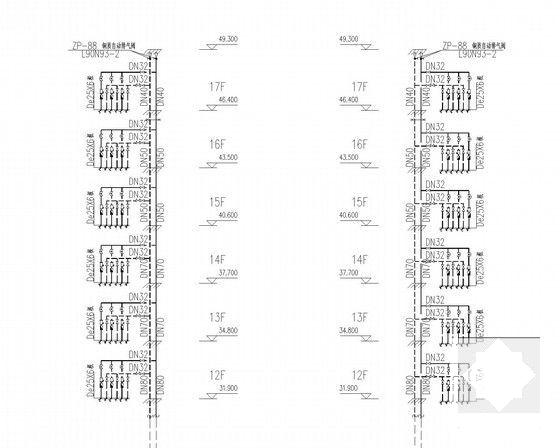

高区采暖管系图

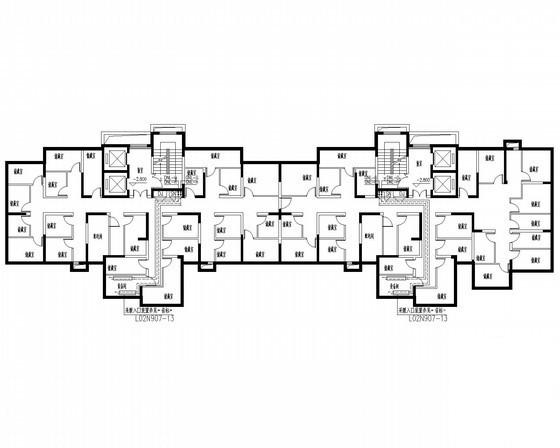

采暖平面图

以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
  • 高层消防施工 - 1
    高层消防施工 - 1
  • 高层消防施工 - 2
    高层消防施工 - 2
  • 高层消防施工 - 3
    高层消防施工 - 3
  • 高层消防施工 - 4
    高层消防施工 - 4
  • 高层消防施工 - 5
    高层消防施工 - 5
以上是部分截图，请下载附件后查看完整高清内容
