2层6000平制剂医药车间净化空调CAD施工图纸(全空气系统)
-
设计说明：有
-
建筑类别：工业建筑
-
建筑面积：6000平方米
-
地上层数：2层
-
图纸设计深度：施工图
-
设计内容：空调,通风,采暖,机房
-
洁净等级：十万级以上
-
全空气系统：定风量
-
送风方式：散流器送风
本车间洁净区空调系统最大小时用冷量：517kW，最大小时用热量：269kW；冷冻水供回水温度为：7/12℃，
空调系统用冷由厂区冷冻站供应，空调系统用蒸汽由厂区锅炉房提供。
图片展示：
一层空调送风平面图
一层空调回风平面图
空调通风系统图
空调配管系统图
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

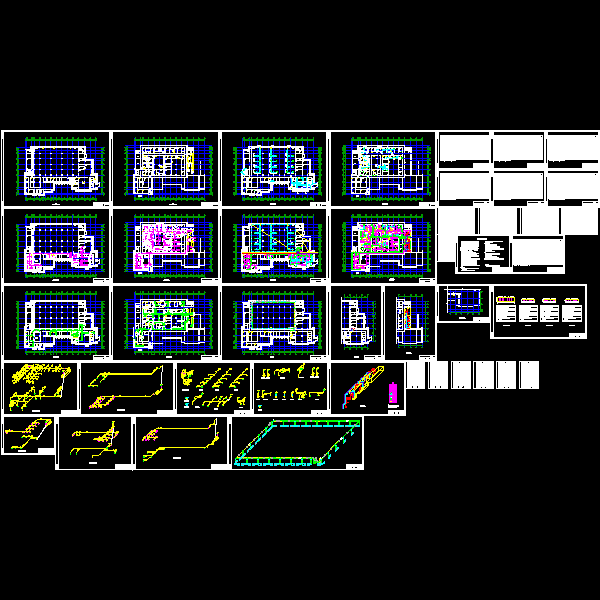

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
