7935平米5层丙类食品车间翻建消防水暖施工图纸

搜索更多资源
  • 附件设计说明：有
  • 建筑类别：农业建筑
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 建筑设计面积：7935平方米
  • 建筑地上层数：5层
  • 图纸设计深度：施工图
  • 参考图纸：15张
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 项目所在地：辽宁

附件详情

  • 给排水设计说明
  • 给排水平面图
  • 消防水箱、配管平面及系统图
  • 消防管道系统图
  • 给排水系统图
  • 采暖设计说明水箱间采暖平面图
  • 采暖系统图

附件详情

该项目建筑类别为丙类，耐火等级为二级建筑物，面积7935平方米，设计范围：建筑物内的给水系统，生活污水系统。
，共15张。

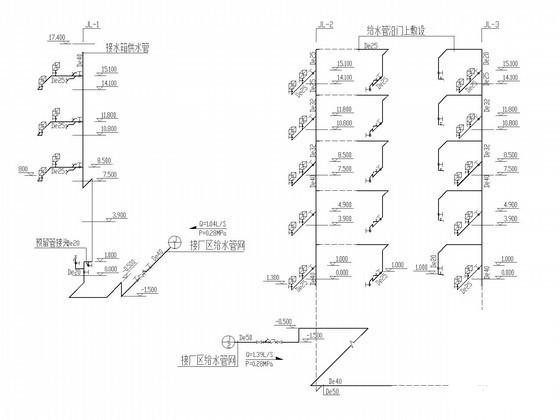

给水系统图

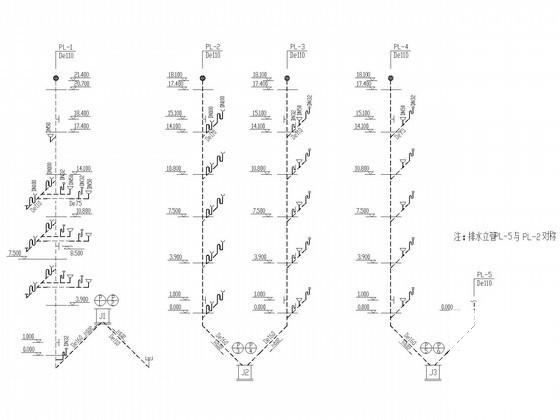

排水系统图

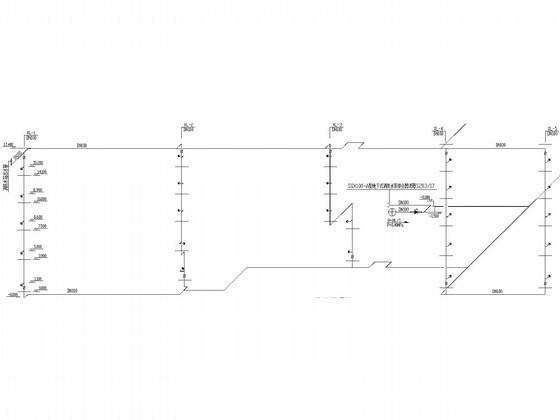

消防管道系统图
