3万平3层车间给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：工业建筑
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：33592.7平方米
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 参考图纸：15张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 排水体制：污废合流
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：20
- 项目所在地：内蒙古
附件详情
该项目总建筑面积33592.7平方米，地上三层，建筑高度21.32米。设计范围包括生活给水、污水、废水和屋面雨水。
，共15张。
排水系统图
喷淋系统原理图
消火栓系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

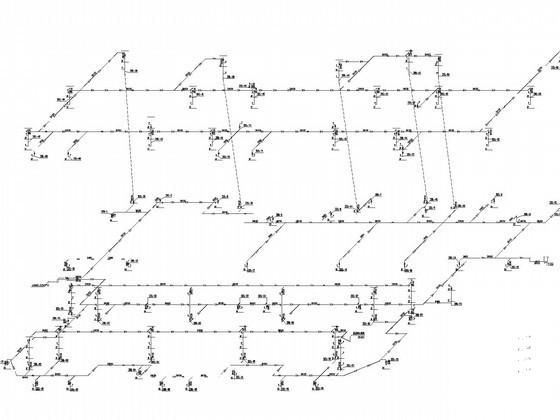

第 1 张图 -

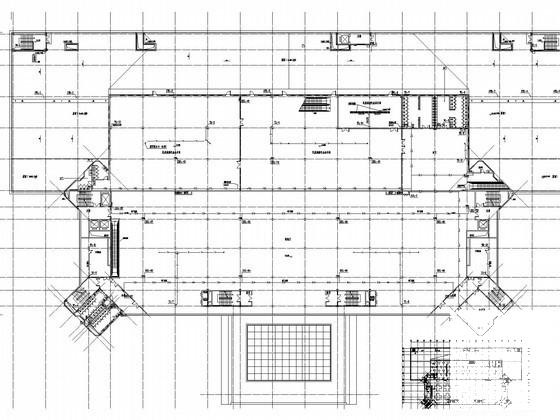

第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-09
- 评论次数：0
- 浏览次数：0
- 文件大小：5.67 MB
- 收藏次数：0
-
文件名称：
附件-995859605075879785570.rar
