三万平7层商住建筑水暖施工大样图（太阳能热水）
- 附件设计说明：有
- 建筑类别：住宅,商业
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：32000平方米
- 建筑地上层数：7层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：38张
- 设计年代：近代
- 地下室用途：车库
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
- 供水设备：高位水箱,水池
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅱ级
- 消火栓用水量室外(L/S)：40
- 消火栓用水量室内(L/S)：40
- 特殊系统：太阳能热水系统
- 大样节点：水箱,泵房,卫生间
- 热水供应方式：集中热水供应
- 项目所在地：浙江
附件详情
- 资料目录
- 设计说明、图例、主要设备材料一览表
- 负一层给排水及消防平面图
- 负一层给排水及消防平面图
- 一层给排水及消防平面图
- 一层喷淋平面图
- 二层给排水及消防平面图
- 二层喷淋平面图
- 三层给排水及消防平面图
- 三层喷淋平面图
- 四层给排水及消防平面图
- 1#楼五层给排水及消防平面图
- 1#楼六层给排水及消防平面图
- 1#楼七层给排水及消防平面图
- 1#楼屋顶给排水平面图
- 1#楼给排水大样图
- 1#楼给水系统原理图
- 热水系统原理图
- 排水系统图
- ……
- 2#楼五层给排水及消防平面图
- 2#楼六层给排水及消防平面图
- 屋顶消防水箱大样图
- 消火栓系统图（一）
- 喷淋给水系统原理图
- 消火栓系统图（二）
- 泵房大样图
- 一~三层公卫给排水大样图
附件详情
项目概要：该项目位于浙江，是一商住楼给排水项目；地下一层为车库，地上部分共七层，其中一三层为商铺及市场，四七层为住宅，总建筑面积32027平米，建筑主体高度23.70米，属多层民用建筑。
设计范围：该项目设有给水系统、热水系统、排水系统、消火栓给水系统、自动喷水灭火系统；
，共计38张图纸；
七层及屋顶层给排水图

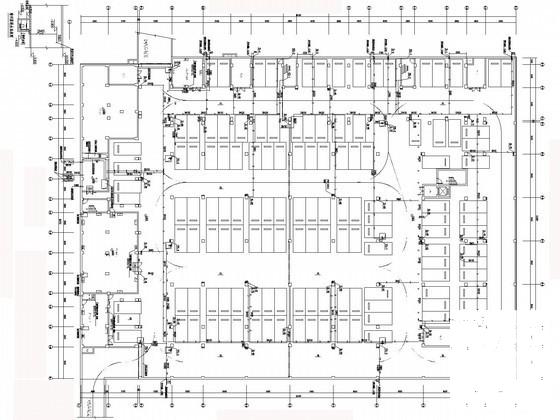

负一层给排水及消防平面图
卫生间给排水大样图
剖面图
水泵房大样图
给水及热水系统原理截图
消火栓系统图
