5层医院扩建工程消防水暖施工图纸

搜索更多资源
  • 附件设计说明：有
  • 建筑类别：医疗
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 建筑地上层数：5层
  • 建筑地下层数：1层
  • 图纸设计深度：施工图
  • 参考图纸：63张
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 生产供水设计：热水系统
  • 消防设计：室外消火栓系统,室内消火栓系统
  • 供水方式：变频供水
  • 消火栓用水量室外(L/S)：25
  • 消火栓用水量室内(L/S)：15
  • 项目所在地：辽宁

附件详情

  • 给排水平面图
  • 给水系统图
  • 热水系统图
  • 排水系统图
  • 卫生间给排水放大图
  • 厨房给排水系统图
  • 消火栓平面图
  • 喷洒平面图
  • 消火栓系统图
  • 采暖平面图
  • 采暖系统图
  • 通风机防排烟平面图
  • 防排烟系统图

附件详情

该项目设计范围为生活给水、热水系统、生活排水系统、消火栓、喷洒系统、灭火器配置。
，共63张。

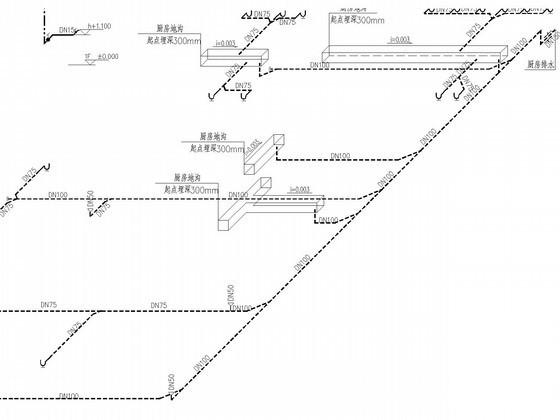

厨房排水系统图

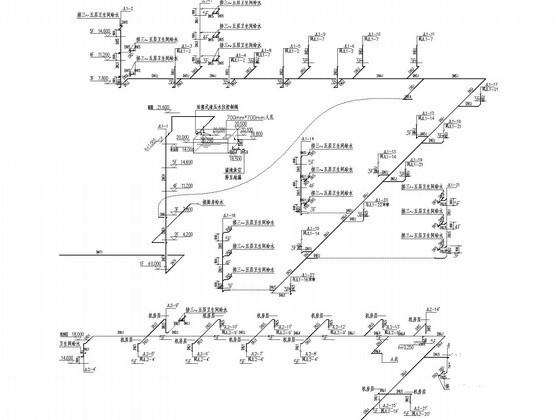

给水系统图

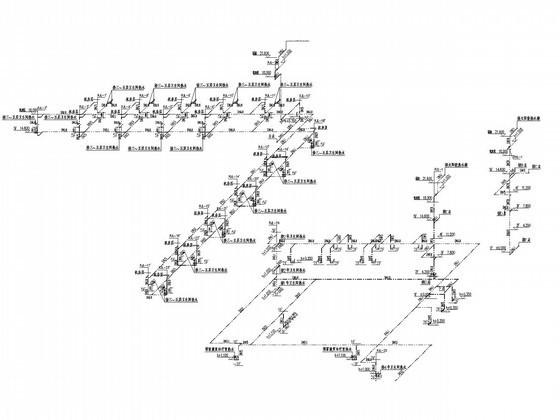

热水系统图
