公路改建工程便桥搭设施工方案

附件详情

4、施工方法和工艺流程

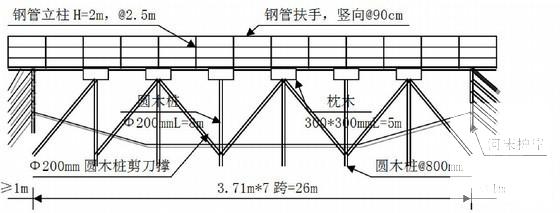

施工方法：桥墩桩基采用Φ200mm圆木桩打入，打入深度根据地质情况而定，设置纵横向剪刀撑，木桩顶铺设枕木盖平，采用抓钉连接固定，面层铺设槽钢，使整个结构安全稳固，桥面两侧安装栏杆…………
施工工艺 流程：便桥设计→方案制定→设备材料进场→施工放样→圆木桩基础打入→枕木盖平→铺设槽钢→栏杆安装→结束…………

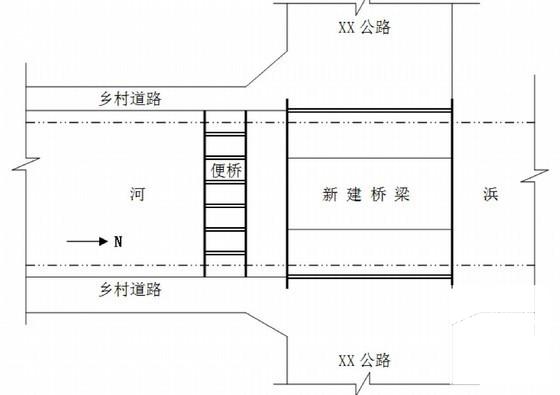

根据新建桥梁设计图图示位置，用全站仪确定桥边线，确保施工操作面的情况下，以桥边线以南5米外搭设便桥。便桥桥墩跨径以河道实际宽度分为7跨，每个桥墩跨距3.7米，木桩间距0.8米，每排7根桩…………
4.2、圆木桩基础

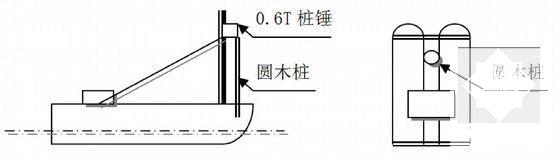

本便桥桩基基础采用了圆木桩打入的形式，木桩直径Φ200mm，长度为8米。施工时，先将准备好的木桩放入河中，采用船式打桩机将木桩用钢丝绳吊起，调整机架角度，使木桩与河面保持垂直，平移至桥墩位置后打入木桩，打入深度主要以贯入度和入土深度（不少于3米）控制，以达到设计承载力。依次类推，逐根打入剩余的木桩…………
每排木桩两侧设置两根横向剪刀撑，桥墩与桥墩之间设置纵向剪刀撑，使整个排架结构连成一个稳固的整体…………
4.3、铺设枕木

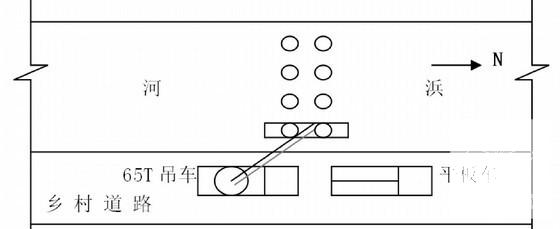

枕木采用65吨吊车吊装至木桩顶面铺设，铺设后检查木桩与枕木之间是否紧贴平整，若存在间隙或者枕木没有安装平整，需采用三角木针垫平。木桩与枕木的连接，采用人工打入抓钉的形式，每根打入数量为4只，分两侧打入…………
4.4、铺设槽钢及安装防护栏杆
槽钢长度14m，分两节拼装，采用65吨吊车吊装铺设，铺设宽度为4 m。槽钢拼装时需重叠50cm，采用电焊满焊的方式连接。便桥边缘安设钢管护栏，防止人员或车辆临边坠落。防护栏杆采用Φ48mm无缝钢管制作，立柱间距为2.5m，对应桥面立柱高1.8m，立柱底部与桥面采用电焊焊接，横向栏杆间距为90cm。栏杆使用油漆涂成红白相间，做好警示标牌…………
