一级公路改建工程路基路面及排水工程CAD施工图纸

一、初步设计批复意见执行情况   根据初步设计批复意见的建议,在施工图设计中对路面结构进行了改善和优化设计。   二、路面结构设计   本项目自然区划属IV6区(武夷南岭山地过湿区),路基填土主要以砾和粘土(或粉土)质砾为主,经实验计算及类比方法确定土基回弹模量为40MPa。本项目为一级公路,路面采用高级路面,设计基准期为30年,根据工可交通量预测分析结果,计算得设计基准期内设计车道标准轴载累计作用次数为571.3×104次,确定交通等级为重交通。根据该路的交通等级及路基填土情况,结合工程区域的气候特点、沿线筑路材料情况以及当地的使用经验、施工习惯等因素,并认真考虑了初步设计批复意见的建议,经计算,确定主线行车道及路缘带路面建筑结构形式为:25cm厚35号水泥混凝土面层 18cm厚5%水泥稳定碎石基层 18cm厚4%水泥稳定碎石底基层,硬路肩采用与行车道相同的路面建筑结构形式。对于被交公路及改移公路,根据原有路的路面建筑结构形式,结合主线路面建筑结构形式考虑,确定其行车道路面建筑结构形式为:22cm厚35号水泥混凝土面层 15cm厚5%水泥稳定碎石基层 15cm厚填隙碎石底基层。   三、土路肩加固形式   为改善路面边缘区的工作条件,提高路面的排水性能,并增强公路的整体协调性和美观性,设计对主线土路肩进行了加固。加固采用20号素水泥混凝土预制块,厚度为15cm,单块长度49.5cm,用7.5号水泥砂浆砌筑于土路肩顶部,在预制块下部,采用10cm厚砂砾垫层,以利于路面边缘下渗水的排放并方便路面边部的培土处理。   四、中央分隔带设计   本项目大部分路段中央分隔带宽度为1.5m,为节省工程造价,并结合安全设施设计考虑,1.5m宽中央分隔带设水泥混凝土护栏,空余部分采用10cm厚水泥混凝土封水层铺筑,封水层及护栏底部采用15cm厚的路面基层材料(5%水泥稳定碎石),左右两侧路面的基层和底基层在中央分隔带处等厚并连通。对于K102 377~K102 527段3m宽中央分隔带及分隔带宽度渐变段,采取设缘石并填土植草的凸型分隔带形式,以美化路容。   五、水泥混凝土路面板板块划分及接缝设计   5.1 板块划分   由于路面宽度的不同,对整体式路基和分离式路基以及被交道采用了不同形式的板块划分。   1. 整体式路基:半幅路面路面板总宽为10m,采用4m 4m 2m的板宽形式,板长采用4.5m。   2. 分离式路基:半幅路面路面板总宽为10.25m,采用4.25m 4m 2m的板宽形式,板长采用4.5m。   3. 被交道:路面板总宽为7m时,采用3.5 3.5m的板宽形式,板长采用4m;路面板总宽为3.5m时,板宽即采用3.5m,板长采用4m。   此外,对于起点接老路路段及终点路面变宽段等特殊路段,均进行了专门的板块划分。   5.2 接缝设计   1. 纵缝:纵向缩缝采用假缝形式,纵向施工缝采用平缝形式,纵缝均设置拉杆,并根据不同的板宽取用不同的拉杆直径和间距。   2. 横向缩缝:横向缩缝采用假缝形式,根据规范对重交通水泥混凝土路面的要求,主线横向缩缝均布设传力杆,以提高接缝的传荷能力,被交道在邻近胀缝或自由端部的3条缩缝布设传力杆。   3. 横向施工缝:每日施工结束或因临时原因中断施工时,必须设置横向施工缝,其位置应选在缩缝或胀缝处,设在缩缝处的施工缝,采用加传力杆的平缝形式,设在胀缝处的施工缝,其构造与胀缝相同。   4. 横向胀缝:在邻近桥梁、隧道及平交口处,均设置胀缝,桥梁两端的胀缝设在钢筋混凝土过渡板与普通路面板相接处,隧道口的胀缝设在隧道进、出口混凝土板块衔接处,平面交叉口的胀缝设在被交道上,胀缝一般连续设置2条。      六、特殊部位混凝土路面板的处理   依据规范要求,对特殊部位混凝土路面板进行了补强设计。   1. 涵洞顶路面板补强:当盖板暗涵顶面至混凝土路面板底面的距离在40~120cm范围或圆管涵顶面至混凝土板底面的距离小于120cm时,在涵洞顶一定范围的路面板内布设单层钢筋网补强。   2. 桥头过渡段路面板补强:混凝土路面与桥梁相接处,按照规范要求在桥头设置搭板,并在搭板与混凝土路面板之间设置钢筋混凝土面板过渡。

以下是附件的其中一部分截图,共27张,您也可以 搜索 更多您想要的资源
  • (一)边沟.dwg
    (一)边沟.dwg
  • (三)盖板排水沟.dwg
    (三)盖板排水沟.dwg
  • (二)一般排水沟.dwg
    (二)一般排水沟.dwg
  • (五)截水沟.dwg
    (五)截水沟.dwg
  • (八)盲沟.dwg
    (八)盲沟.dwg

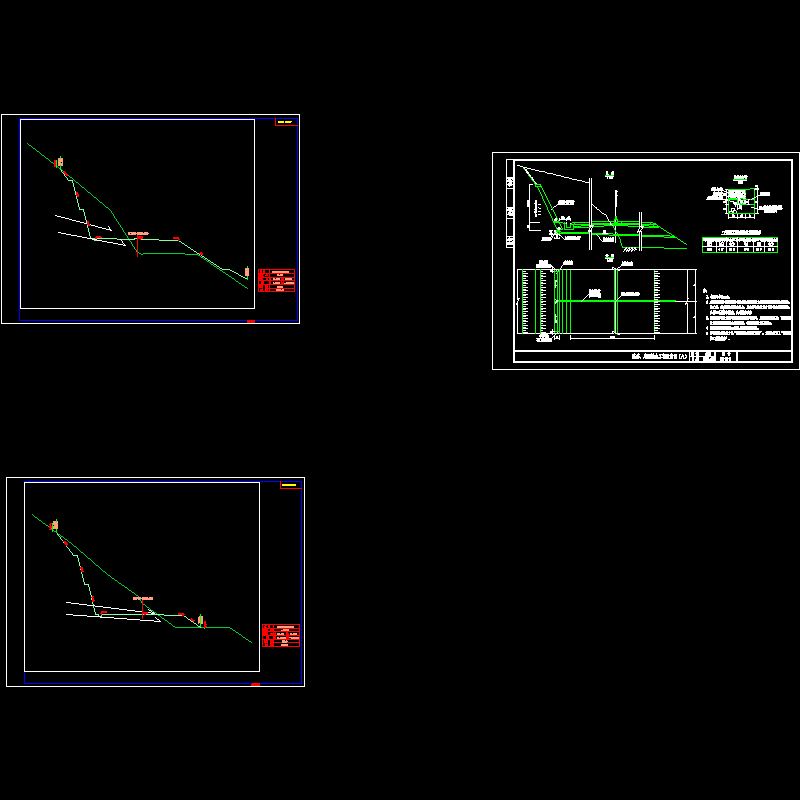

  • (六)急流槽.dwg
    (六)急流槽.dwg
  • (十)横向排水管.dwg
    (十)横向排水管.dwg
  • 三维网挂网植草.dwg
    三维网挂网植草.dwg
  • 中央分隔带排水设计图.dwg
    中央分隔带排水设计图.dwg
  • 加筋路基横断面.dwg
    加筋路基横断面.dwg
  • 喷浆.dwg
    喷浆.dwg
  • 护坡.dwg
    护坡.dwg
  • 护面墙1.dwg
    护面墙1.dwg
  • 拱形护坡填方.dwg
    拱形护坡填方.dwg
  • 拱形护坡挖方.dwg
    拱形护坡挖方.dwg
  • 挂网喷混.dwg
    挂网喷混.dwg
  • 接缝构造图(1).dwg
    接缝构造图(1).dwg
  • 接缝构造图(2).dwg
    接缝构造图(2).dwg
  • 接缝构造图(3).dwg
    接缝构造图(3).dwg
  • 板块布置图(1).dwg
    板块布置图(1).dwg
  • 板块布置图(2).dwg
    板块布置图(2).dwg
  • 板块布置图(3).dwg
    板块布置图(3).dwg
  • 板块布置图(4).dwg
    板块布置图(4).dwg
  • 板块布置图(5).dwg
    板块布置图(5).dwg
  • 板块布置图(6).dwg
    板块布置图(6).dwg
  • 沿线筑路材料供应示意图li.dwg
    沿线筑路材料供应示意图li.dwg
  • 涵洞顶路面板钢筋补强图(1).dwg
    涵洞顶路面板钢筋补强图(1).dwg
以上是部分截图,请下载附件后查看完整高清内容
