国道公路改建工程施工组织设计(实施性)

附件详情

第五章、主要工程项目及 施工工艺
5.1、路基工程 施工方案 及方法
5.1.1、基本情况
本合同段路基挖土方:375599m3;路基挖石方:78293m3;路基填筑利用土方:176405m3;路基填筑利用石方:74055m3;路基填筑借土填方:259384m3;换填土方:78686m3…………
路基宽度12m,沥面路面宽度10.5m,土路肩宽2×0.75m…………
5.1.2、土方路基工程施工中 质量控制 关键点
⑴施工放样与断面测量…………
⑵路基原地面处理,按施工技术合同或规范规定要求处理,并认真压实…………
⑶使用适宜材料,必须采用设计和各规范规定的适用材料,保证原材料合格,正确确定土的最大干密度和最佳含水量…………
⑷每层的松铺厚度、横坡…………
⑸分层压实,控制填土的含水量,确保压实度达到设计要求…………
5.1.3、清表及施工前准备工作
1、路基施工前,清除施工范围内的树木、灌木、垃圾、有机物残渣及原地面以下150-300mm内的草皮和表土。对妨碍视线、影响行车的树木、灌木丛等,在施工前进行砍伐或移植及清理。清除下来的垃圾、废料及不适用材料和树木等,堆放在监理工程师指定的地点。路基填筑前对清理后的施工场地进行填前碾压,采用重型压路机进行压实,路堤填土高度大于800mm(不包括路面厚度)时,基底碾压压实度不小于90%,路堤填土高度小于800mm时,基底碾压压实度不小于95%…………
2、开工前进行导线、水准点的复测和增设、横断面的测量 、绘制和工程量的复核,需经监理工程师检查批准。路中线和路边线控制桩采用木桩,直线段20米放一个断面桩,平曲线段10~20米放一个断面桩,注意防止控制桩损坏;同时在路单侧或两侧布设栓桩并标明桩号,以便施工时检查及随时恢复中桩…………
3、当地形坡率陡于1:5时,清除原地面植被,用推土机或人工挖土质台阶,台阶宽度不小于2米,台阶顶一般做成2%-4%的内倾斜坡。砂砾土上则不挖台阶,而且开挖台阶、但应将原地面以下200-300mm的表土翻松…………
4、加宽旧路基时,应沿旧路堤边坡挖成1m宽向内倾斜2%的台阶;所用填料宜与旧路堤相同或选用透水性较好的材料。同时按图纸要求设置土工格栅以增强新老路间的整体性…………
5.1.4、路基挖方施工方法
1、土方挖方
在路基挖方开工前28天将开挖工程断面图报监理工程师批准,否则不得开挖;挖方作业要保持边坡的稳定,不得对临近构造物产生损坏或干扰…………
根据路堑深度、长度以及地形、土质、土方调配情况和开挖设备条件确定开挖方式,当路堑较浅时,采用单层横向全宽挖掘法;当路堑较深时,横向分成几个台阶进行开挖;路堑既长又深时,纵向分段分层开挖,每层先挖出一通道,然后开挖两侧,使各层有独立的出土道路和临时排水设施;对风化破碎岩体,为保证施工中边坡的稳定和边坡防护的施工,采用阶梯式进行开挖,按图纸要求设置平台,形成阶梯式的边坡。 土方开挖 采用挖掘机按设计图纸要求自上而下的进行。在开挖过程中不得乱挖和超挖,在开挖中出现石方时,要测量土石分界线,并保存真实资料,及时修改 施工方案 及挖方边坡,并报监理工程师批准…………
土方地段的路床顶面标高,要考虑因压实而产生的沉降量,其值由试验确定。路床顶面以下30cmm的压实度,或路床顶面以下换土超过30cm,其压实度不小于95%。实验方法采用重型击实法…………
开挖过程中要注意地下管线、缆线、文物古迹等的保护,采取有效措施,以保护周围环境,防止破坏,如有弃方,必须弃在指定的弃土场…………
2、石方开挖
⑴根据地形、地质、开挖断面及施工机械配备等情况,采用能保证边坡稳定的方法施工。开挖的石方需破碎作为路基填方材料…………
⑵石方路堑严禁过量爆破,并应在事前14d作出计划和措施报监理工程师批准。未经监理工程师批准,不得采用大爆破施工。当确需进行大爆破时,应严格按图纸要求及《公路路基施工技术规范》(JTJ033-95)第6.3.14条规定编制技术设计文件,并于爆破施工前28d交监理工程师审批…………
⑶爆破器材的存放地点、数量、警卫、收发、安全措施及必要的工艺图纸应编制报告,应在爆破器材进入工地前28d报监理工程师审批,同时将运入路线和时间报有关管理部门批准,并取得通行证后方可将爆破器材运入工地保管…………
⑷应确定爆破的危险区,并采取有效的措施防止人、畜、建筑物和其它公共设施受到危害和损失。在危险区的边界应设置明显的标志,建立警戒线,显示爆破时间的警戒信号,在危险区的入口或附近道路应设置标志,并派人看守,严禁人员在爆破时进入危险区…………
⑸由于爆破引起的松动岩石,必须清除,由于爆破造成的坡面凹凸不平,深度或突起高度超过300mm且面积超过1m2时该区域应采用M7.5以上浆砌

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

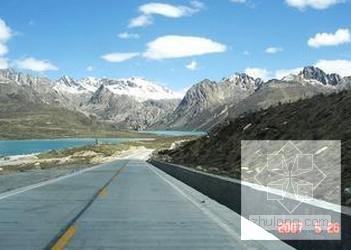

  • 国道公路改建工程施工组织设计(实施性) - 1
    第 1 张图

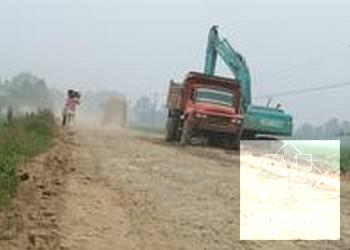

  • 国道公路改建工程施工组织设计(实施性) - 2
