四级公路改建工程施工图纸设计平面图,护栏设计图

资料简介
赚取积分

附件详情

第一篇总体设计
说明书
公路平面总图设计图
主要技术经济指标表
第二篇路线
路线平面图
路线纵断面图
直线、曲线及转角表
纵坡、竖曲线表
公路用地表
公路用地图
路线逐桩坐标表
控制测量成果表
安全设施
拆迁电力、电讯及建筑物表
第三篇路基、路面
路基设计表
路基标准横断面图
一般路基设计图
路基横断面设计图
新旧路基衔接工程数量表
新旧路基衔接工程设计图
填挖交界处理工程数量表
填挖交界处理设计图
路基土石方数量表
路基每公里土石方数量表
错车道设置图及一览表
取土坑（场）、弃土堆（场）一览表
取土坑（场）、弃土堆（场）设计图
路基防护工程数量表
路基支挡、防护工程设计图
路面工程数量表
路面结构图
路基、路面排水工程数量表
路基、路面排水工程设计图
第四篇桥梁、涵洞
涵洞工程数量表
涵洞工程设计图
第六篇路线交叉
平面交叉设置及工程数量一览表
平面交叉设计图
第十一篇施工组织计划
临时工程一览表

附件详情

本改建工程项目总长1683m，设计标准为单车道四级公路，设计速度采用20Km/h（局部路段受地形限制降低标准），路基宽度4.5m。
项目是按原有道路进行加宽改建，原有道路路基宽度约2.8m左右，现结合地形及周边房屋情况沿道路一侧加宽至4.5m，本项目沿原有道路挖方侧加宽，平面线形按原有道路布设，以减少工程量，对于局部路段平曲线半径较小，不满足四级公路圆曲线半径最小值时参照重庆市农村公路管理办法降低标准以减少工程量，节约造价。
……
全线共设置钢筋混凝土圆管涵5道，钢筋混凝土盖板涵2道，平均每公里4.16道。
涵洞施工要点：
(1)、台后在不小于两倍孔径范围内，选用透水性能良好的砂质土或砂砾石土等对分层夯实。压实度应符合路基压实度的要求。
(2)、除设置在岩石地基上的涵洞外，涵台与基础应每隔4～6米设一道沉降缝，沉降缝必须贯穿整个断面（包括基础），缝宽2厘米，用沥青麻絮或其它具有弹性且不透水的材料填塞。
(3)、凡地基土质发生变化，基础埋置深度不一或基础地基的压力发生较大变化，以及基础填挖交界处，均应设沉降缝。
(4)、洞口与洞身应分开砌筑，缝内用沥青麻絮或其它具有弹性且不透水的材料填塞。
……
共159张，。

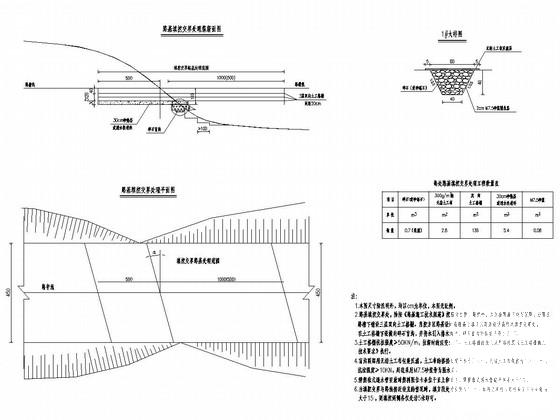

填挖交界处理设计图

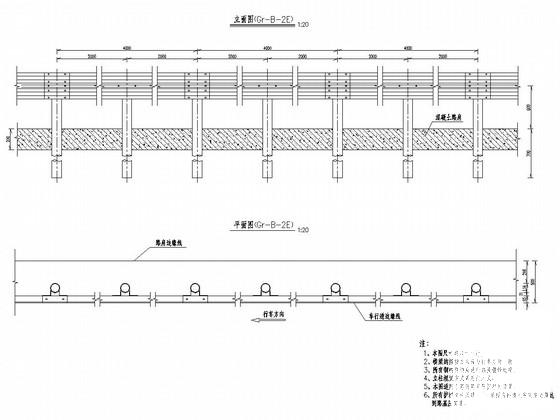

护栏设计图

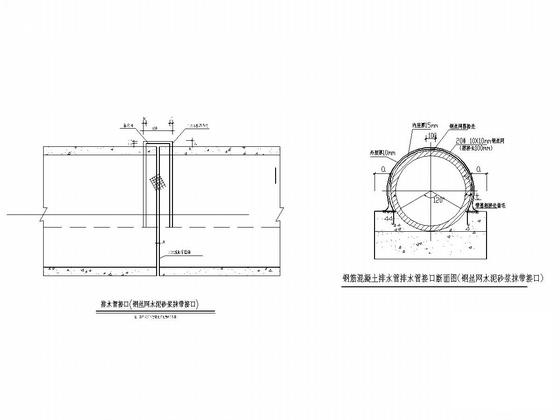

涵洞设计图

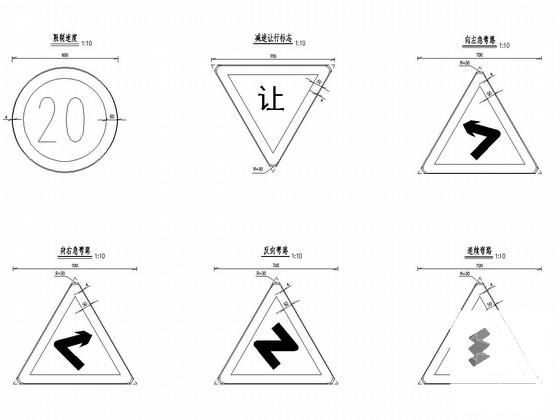

标志版面布置图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
