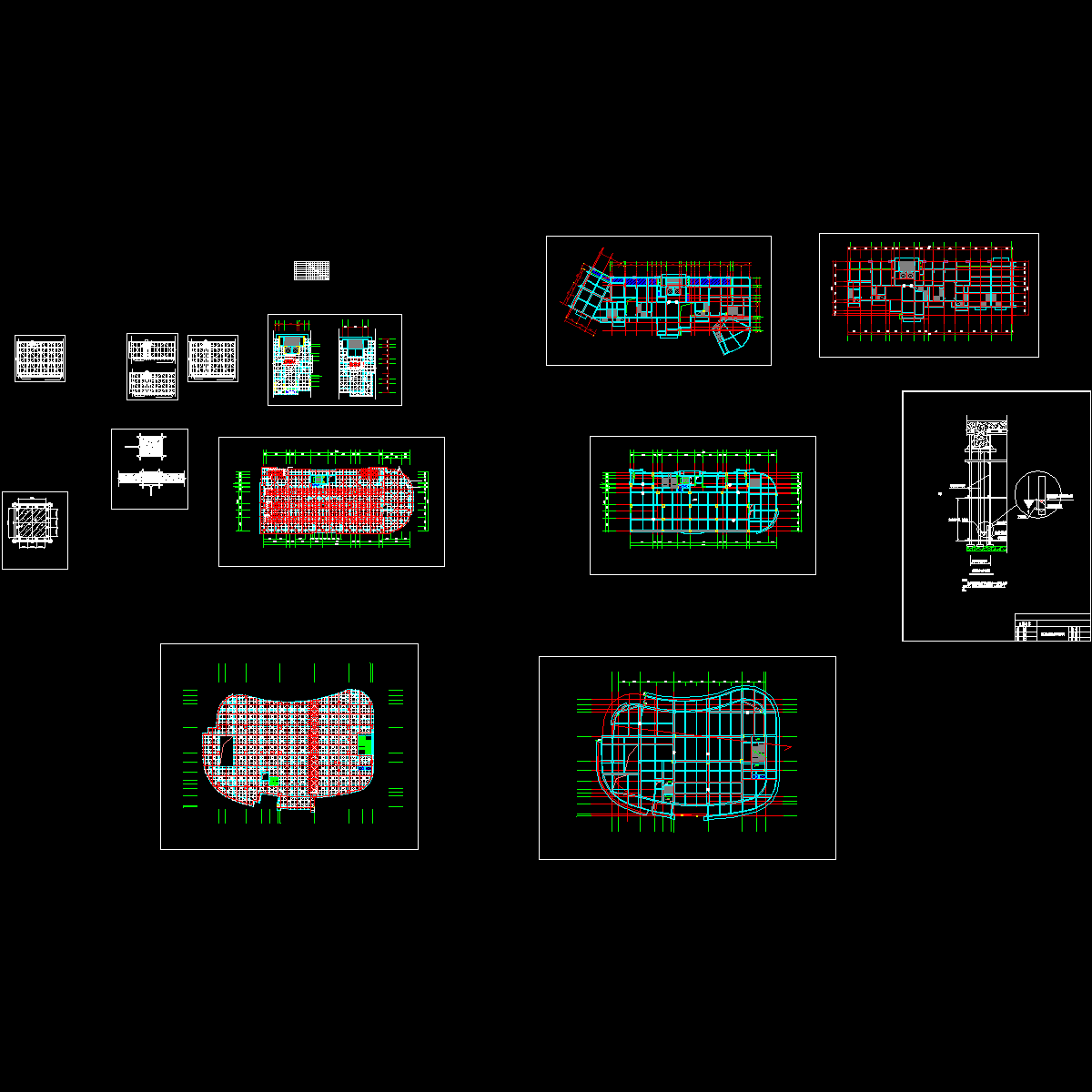

高层商业楼高大模板搭设拆除施工方案cad

附件详情

建筑最大高度为98.45m（室外地面至屋面檐口），住宅楼顶部最大标高为102.70m，二层商铺裙房顶部标高为7.750m。地下室地面标高有：地下一层-5.350m、-6.750m地下二层-10.75m等标高；地下室顶板标高有：-1.250m、-0.500m、-0.300m等标高； 柱必须用钢管支撑体系，必须严格按照施工顺序进行施工。总体施工以板块中间为界，由中间向两端推进。梁的砼施工要分层浇筑，不能一次浇捣到梁面，浇完一层后待砼初凝前再回头浇捣，不能让砼面产生冷缝。分层厚度不大于400mm高，要求施工现场控制好砼初凝时间，以便做好砼的分段流水施工。 施工工序：测量放线→绑扎墙、柱钢筋→支梁板、柱、墙模板→浇注墙柱砼至梁底→绑扎梁板钢筋→浇捣梁板砼→养护→施工下一层。高大模板施工时必须保留三层支撑。 三、模板材料类型 根据工程情况及材料、劳动力供应情况，该项目钢管支撑系统支模模板采用18mm厚胶合木板，断面60×80㎜长2米杉木枋作为梁侧板压条、梁底搁栅，M14螺栓作为梁的对拉螺栓，48.3×3.6mm钢管、扣件作为支撑立柱。
……
1000mm×1100mm搭设高度6.0m梁侧模板计算书
1000mm×1100mm搭设高度6.0m梁模板扣件钢管高支撑架计算书
850mm×1200mm搭设高度4.8m梁侧模板计算书
850mm×1200mm搭设高度4.8m梁模板扣件钢管高支撑架计算书
120厚楼板模板扣件钢管高支撑架计算书
800mm×1200mm搭设高度10m梁侧模板计算书
800mm×1200mm搭设高度10m梁模板扣件钢管高支撑架计算书
400mm×900mm搭设高度10m梁侧模板计算书
400mm×900mm搭设高度10m梁模板扣件钢管高支撑架计算书
800mm×850mm搭设高度10m柱模板支撑计算书
……
100余页，
