高层商业办公楼临时设施搭设专项施工方案

附件详情

  • 1 项目概要1
  • 2 编制依据1
  • 3 临时设施搭设规划方案1
  • 3.1 临时设施设置基本原则1
  • 3.2 工程场地状况及周边环境1
  • 3.3 临时办公室及其它临时用房布置2
  • 3.4 临时堆场布置2
  • 3.5 其余布置2
  • 3.6 临时设施计划表3
  • 4 彩钢板活动房搭设技术方案3
  • 4.1 活动房搭设基本概况3
  • 4.2 活动房基础3
  • 4.3 轻钢组合房施工方案5
  • 5 安装质量要求9
  • 5. 1 钢结构安装质量要求9
  • 5.2 墙板与屋面瓦安装质量要求9
  • 5.3 门窗安装质量要求10
  • 5.4 五金件安装质量要求10
  • 5.5 木夹板安装质量要求10
  • 5.6 内隔墙安装质量要求10
  • 6 工程验收10
  • 7 施工工期的保障措施11
  • 8 活动板房的使用说明及安全性能分析11
  • 9 三层活动板房钢桁架承载能力分析12
  • 9.1 三层活动板房布置搭设方式12
  • 9.2 承载计算构件参数14
  • 9.3 构件计算受力简图及荷载计算14
  • 10 附件16

附件详情

根据总平面图,拟建1幢20层商办楼,1幢19层商办楼,2幢4层商办楼,之间有一层建筑相连接,地下为一整体2层地下车库。
项目部拟对工程现场的临时办公室及其它临时用房进行如下布置:
1)工程现场已在场地东侧搭设两幢二层楼的彩钢板活动房,上面作为资料财务及经理办公室,下面作为会议室、监理室、材料办公室、小型仓库临时宿舍等生活设施。
2)按 施工组织设计 ,计划在场地南侧搭设一幢彩钢板活动房,设食堂、餐厅等房舍,其余均作宿舍。
3)在现场搭设机修间及钢筋、木工加工棚。
……
3 轻钢组合房施工方案
3.1 材料
内、外墙板采用50mm双面夹心板,屋面板为75mm双面瓦楞夹心板彩钢或50mm双面彩钢瓦楞夹心板彩钢。门采用C型钢门框,彩钢夹心门板,窗采用塑钢推拉窗。骨架材料由8#C型钢、40角钢用螺栓连接而成。
3.3 安装程序
1)放线
按照图纸尺寸,利用墨斗在板房基础上弹出板房安装位置线,用勾股弦法规方。 用水平管在基础四周给出相对标高点,标点数量每根地梁上不少于2个点。
2)安装地梁
将地梁抬至板房基础上,根据板房安装位置线找正地梁,地梁于轴线位置最大偏差3mm。根据基础四周给定的相对标高找正地梁标高。
地梁找正后,利用电锤打孔,安装膨胀螺栓,膨胀螺栓数量应符合设计要求,栓孔深度应于螺栓长度相符,螺栓安装后,应与基础面保持垂直。
……
18页,。

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

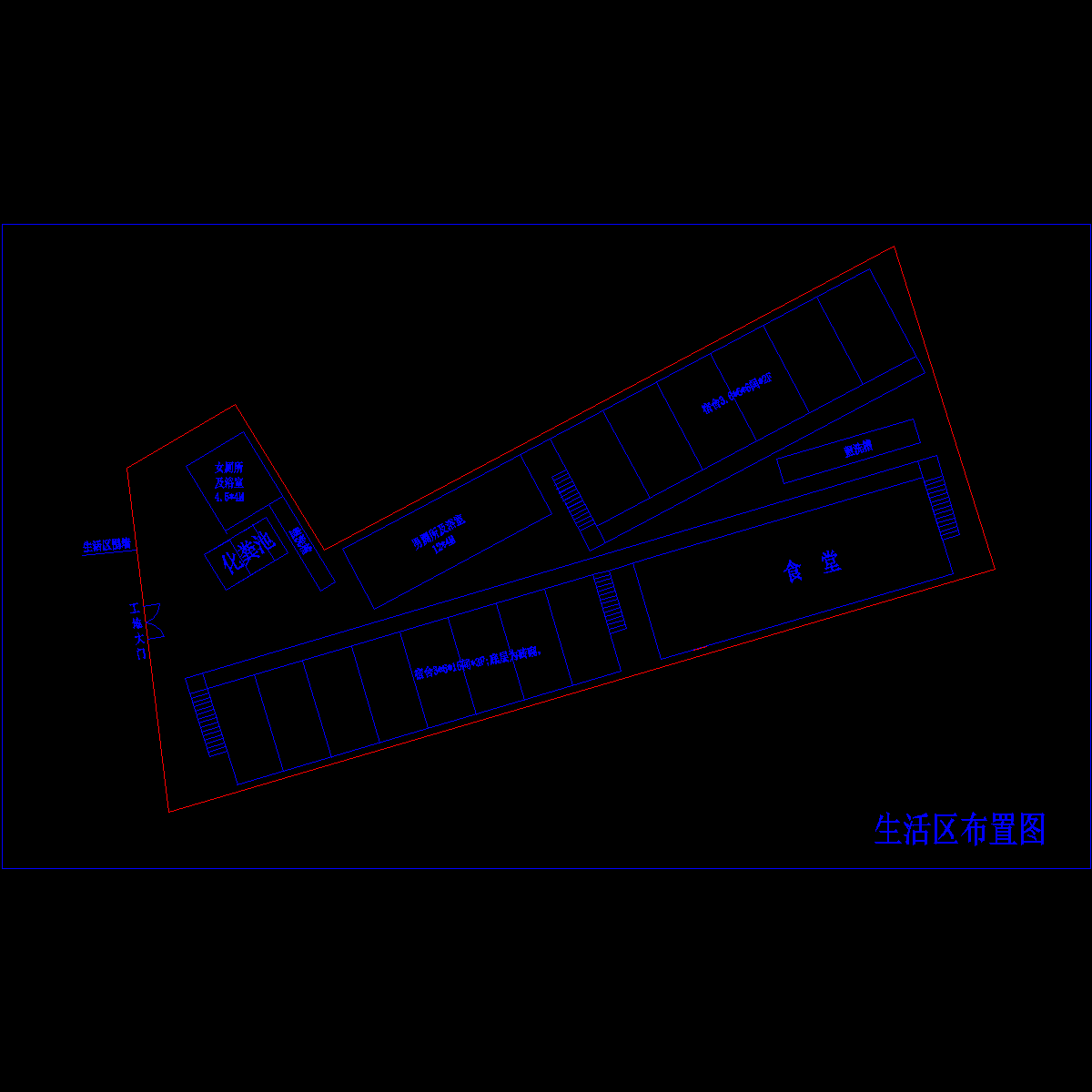

  • 临时总平面图.dwg
    临时总平面图.dwg

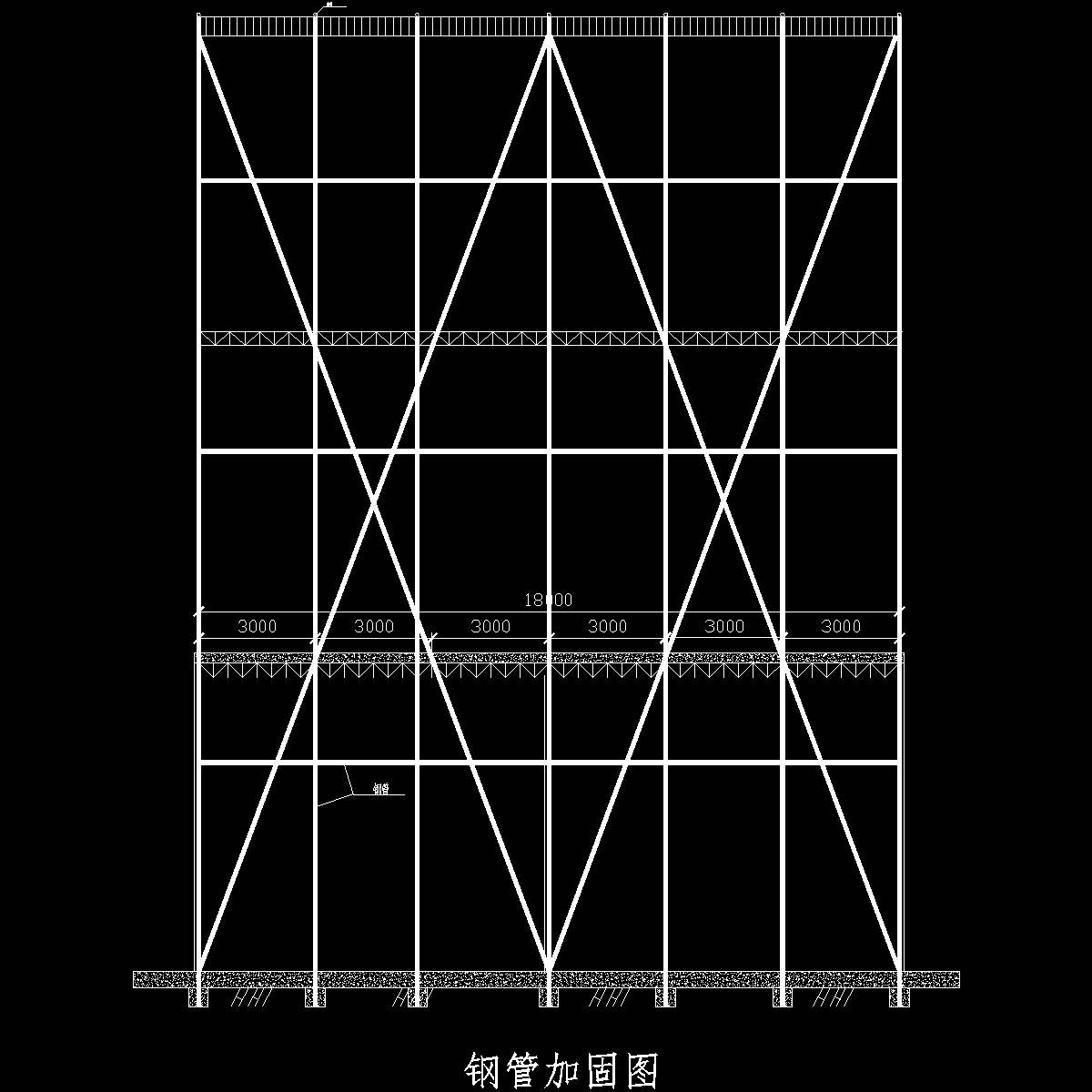

  • 立面.dwg
    立面.dwg
以上是部分截图,请下载附件后查看完整高清内容
