幕墙工程外脚手架搭设施工方案,构造图

附件详情

内容介绍 落地双排钢管脚手架，搭设高度30.8米，搭设时采用底部12米双立杆 18.8米单立杆形式，立杆底部采用槽钢铺垫。毛竹脚手片满铺，外侧挂设阻燃密目安全网。 钢管：钢管外径48mm，壁厚3.5mm，钢材强度等级Q235-A，扣件：采用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22-85的要求。 脚手片：采用毛竹片作为脚手片满铺，局部采用木跳板。 安全网：网目应满足2000目／100cm2，做耐贯穿试验不穿透，1.6×1.8m的单张网重量在3kg以上，颜色选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证。
拉结螺栓：采用直径为12mm化学膨胀后置螺栓。
连墙件：钢管、扣件、200×300×8镀锌钢板，采用电焊钢管与钢板满焊连接，并按规范设置。
附：落地式扣件钢管脚手架计算书

特点与难点：
1、该项目周长长，外墙面积大，因此充分做好架体的拉结措施。
2、因工程装修时本楼内的商家还要正常营业，因此充分考虑室内及周边安全，在有行人、车辆的各种出口搭设牢固的通道，防护棚以及外围档。
3、由于老外墙装饰全部要拆除，而内部商家又要正常营业，因此充分做好防水、防漏的措施。在外墙拆除后，在外墙内侧1.5米处砌筑500高240砖墙，靠外侧1:3水泥砂浆粉刷，做单面4mm自粘SBS防水卷材一道。（祥见附图六）……

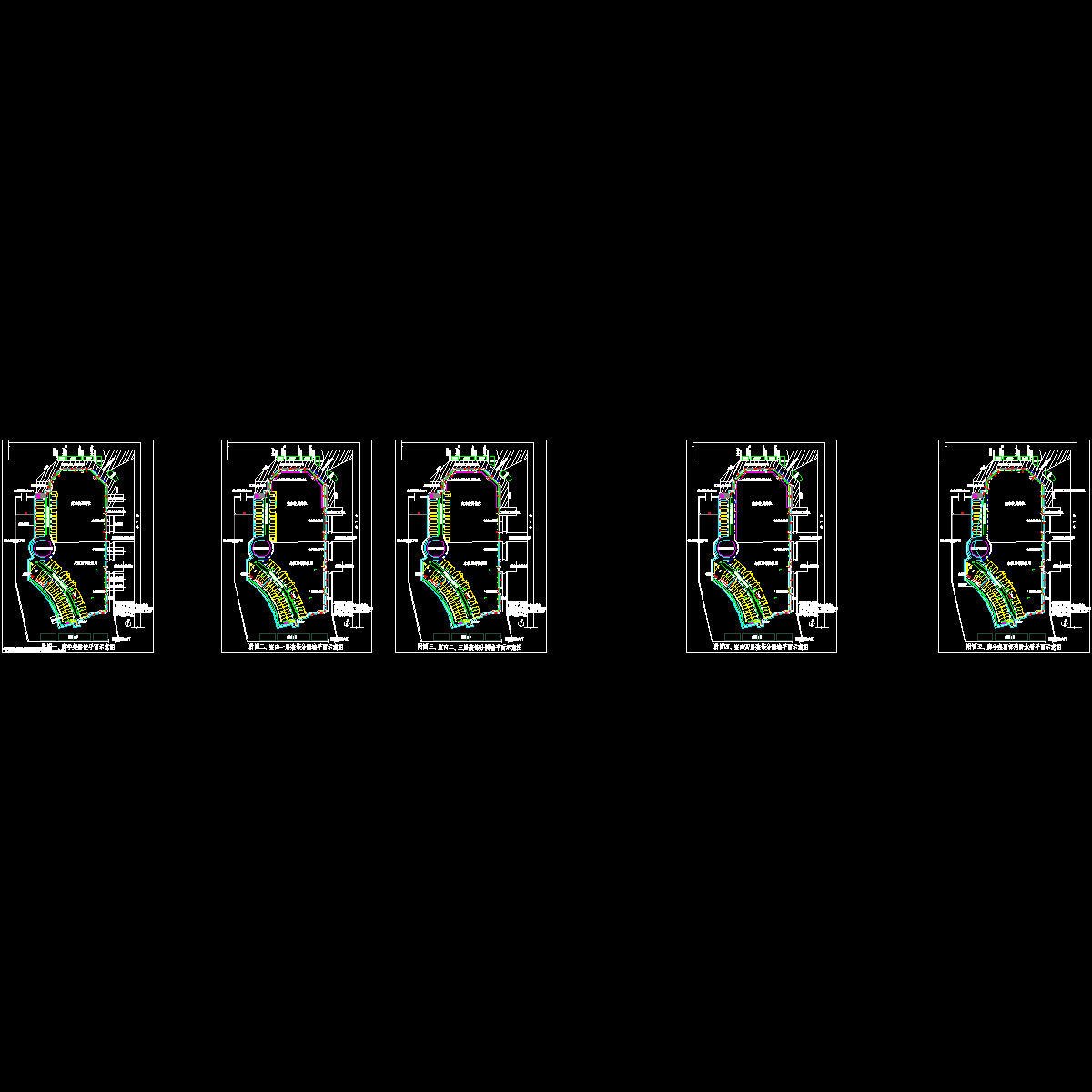

附图：
脚手架搭设平面图
室内一层装饰分隔墙平面示意图
室内二、三层装饰分隔墙平面示意图
室内四层装饰分隔墙平面示意图
脚手架顶部消防水管平面示意图
脚手架内侧防水构造图
通道防护棚搭设示意图
外脚手架搭设剖面示意图
施工区围挡板竖剖示意图
……
共31页
