高层办公楼建筑空调通风防排烟系统设计CAD施工图纸（设计美观）

附件详情

一、项目概要：
该项目地上18层，地下1层，建筑高度71.85米（女儿墙），地下一层为车库及设备用房...
二、冷热源：
机房设置2台单螺杆冷水机组，提供设计温度为7/12°C的冷冻水供回水；冬季热水由螺旋螺纹管换热器提供温度为60/50°C供回水...
三、空调系统：
1.空调夏季冷负荷为2047KW,冬季热负荷为2346KW，采用风机盘管形式。
2.空调水系统垂直异程，水平同程...
四、通风系统：
1.该项目采用风机盘管顶送风，送风口为方形散流器。
2.设置全热交换式换气机提供新风，公共卫生间设置机械排风系统...
五、防排烟系统：
1.地下水泵房、变配电室等房间做排烟排风，排烟排风共用一套系统。
2.地下车库至顶层均采用机械加压送风系统进行防排烟...

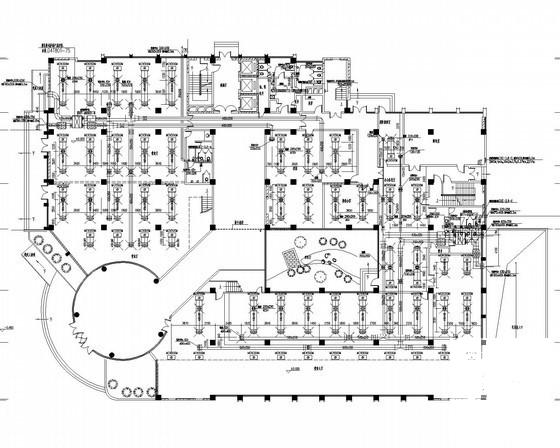

图纸共34张。
