高层住宅楼建筑采暖通风系统设计CAD施工图纸（大院设计）
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑设计面积：11931.06平方米
- 建筑地上层数：33层
- 图纸设计深度：施工图
- 参考图纸：9张
- 设计年代：近代
- 设计内容：通风,采暖,冷热源
- 冷热源：市政热网
- 采暖系统：热水辐射
- 送风方式：散流器送风
- 项目所在地：天津
附件详情
一、项目概要：
该项目位于天津市，是一个高层住宅建筑，地上33层，建筑面积11931.06平方米。图纸内容包含设计及施工说明，主要设备材料表及图例，采暖、防排烟平面图，采暖系统图，防排烟系统图等...
二、采暖系统：
由小区换热站供给，该项目采暖系统为共用立管的分户独立系统,共33层，分为高中低三个区；住宅内客厅、卧室、餐厅、卫生间、厨房均采用地面辐射供暖方式...

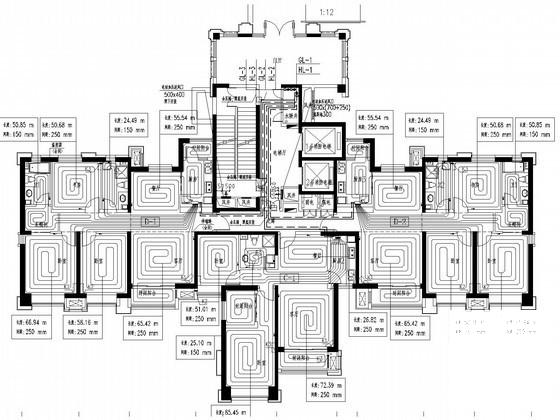

二层采暖、防排烟平面图

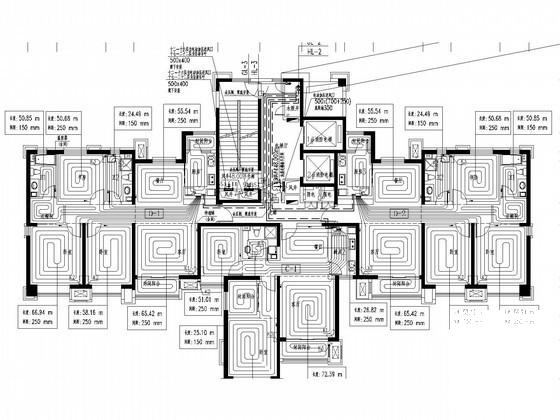

三~十一层采暖、防排烟平面图

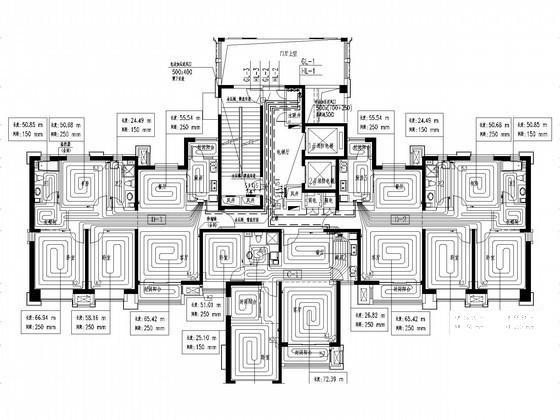

十二~二十二层采暖、防排烟平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-04
- 评论次数：0
- 浏览次数：0
- 文件大小：1 MB
- 收藏次数：0
-
文件名称：
附件-995857959758698650785.rar
