高层商业住宅楼采暖通风系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:14402.88平方米
  • 建筑地上层数:31层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计年代:近代
  • 设计内容:通风,采暖,防排烟,冷热源
  • 冷热源:锅炉
  • 采暖系统:散热器供暖,热水辐射
  • 水系统:双管制,同程式
  • 送风方式:散流器送风
  • 节点大样:集分水器
  • 项目所在地:河南

附件详情

  • 设计施工说明
  • 节能说明
  • 单管埋地敷设剖面图
  • 管道与散热器连接立面图
  • 户内采暖系统图
  • 加压送风系统图
  • 水暖井低区布置平面图
  • 分、集水器条件图
  • 采暖通风平面图
  • ......

附件详情

一、项目概要:
该项目地上建筑面积:14402.88平方米,1层为商业网点,2~ 31层均为住宅。建筑高度:93.45m,属于一类高层住宅......
二、采暖系统:
1.采暖热媒由小区热交换站集中供给 75°C/50°C热水。
2.采暖系统分高、低区系统,1~16层为低区系统,17~25层为高区系统。
3.采用散热器采暖方式,户内系统采用双管同程式......
三、通风防烟系统:
1.屋顶电梯机房设置 15次/h换气机械排风。
2.住宅无外窗卫生间设置15次/h换气机械排风,排风机在二次装修时设计安装......

图纸共11张

水暖井采暖立管系统图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

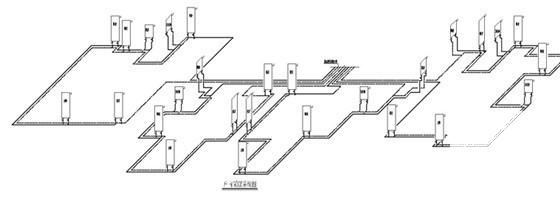

  • 住宅楼采暖设计图纸 - 1
    住宅楼采暖设计图纸 - 1

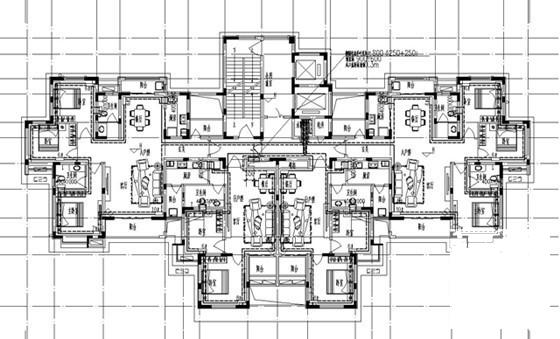

  • 住宅楼采暖设计图纸 - 2
    住宅楼采暖设计图纸 - 2

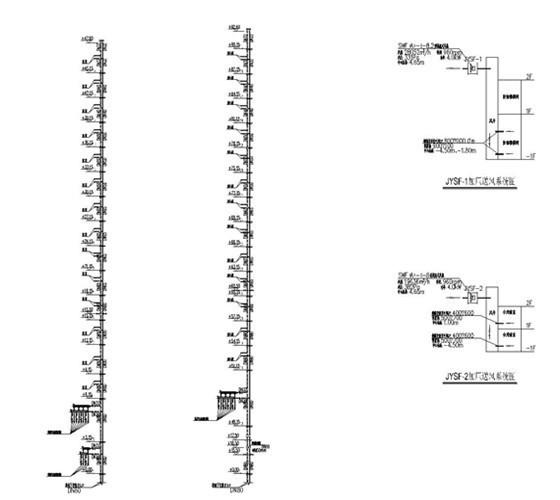

  • 住宅楼采暖设计图纸 - 3
    住宅楼采暖设计图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
