高层商品住宅建筑采暖及通风系统设计施工大样图

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:137151平方米
  • 建筑地上层数:33层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:119张
  • 设计年代:近代
  • 设计内容:通风,采暖,防排烟,冷热源
  • 冷热源:锅炉
  • 采暖系统:散热器供暖,热水辐射
  • 水系统:双管制
  • 送风方式:散流器送风
  • 项目所在地:安徽

附件详情

  • 设计说明
  • 主要设备表
  • 采暖干管图
  • 采暖平面图
  • 通风平面图
  • 防排烟平面图
  • 采暖立管图
  • 埋地管安装大样
  • 户内流程系统图
  • ......

附件详情

一、项目概要:
该采暖建筑为高层商品住宅,1#面积约为19387平方米;2#面积约为9962.5平方米;3#面积约为11564.14平方米;5#面积约为21000平方米;6#面积约为22236.39平方米;7#面积约为21000平方米;8#面积约为10000平方米;9#面积约为22000平方米,地上33层,地下2层......
二、热源:
热源:由小区换热站提供80°C/60°C的热水,为双管下供下回式。
三、采暖系统:
1.户内采暖系统:采暖系统采用章鱼式,分集水器设于厨房内,供回水管均敷设在建筑垫层内,垫层内不允许设接头。
2.每组散热器供水管上均设一个温控阀......
四。通风系统:
1.地下一层及二层储藏室采用机械通风,通风换气次数按3次/h。
2.电梯机房自然通风。
五、防排烟系统:
1.不具备自然排烟条件合用前室采用机械加压送风。
2.地下二层的内走道机械排烟......

图纸共119张

管井大样图

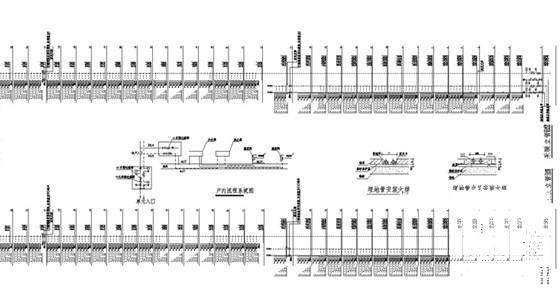

采暖立管、户内流程图

送风系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 商品住宅设计 - 1
    商品住宅设计 - 1
  • 商品住宅设计 - 2
    商品住宅设计 - 2
  • 商品住宅设计 - 3
    商品住宅设计 - 3
  • 商品住宅设计 - 4
    商品住宅设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
