高层住宅楼小区采暖通风系统设计CAD施工图纸(节能设计)

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:79000平方米
  • 建筑地上层数:29层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:54张
  • 设计年代:近代
  • 设计内容:通风,采暖
  • 冷热源:市政热网
  • 采暖系统:散热器供暖,热水辐射
  • 送风方式:散流器送风
  • 项目所在地:山东

附件详情

一、项目概要:

该项目位于山东省,是一个高层住宅小区建筑,地上29层,地下2层,总建筑面积约79000平米。图纸内容包含设计及施工说明,主要设备材料表及图例,暖通平面图,屋顶设备机房通风平面图,采暖系统图,安装大样图等...

二、采暖设计:

采暖热媒为低温热水,由市政管网提供经换热站统一供热,单元式住宅采暖系统形式为户外共用立管下供下回异程式,户内为双管下供下回异程式系统。计量方式为 分户计量 ,热表及关断、调节阀门设于户外公共部位的管井内;采用低温热水散热器采暖系统...

四层~十三层暖通平面图

十四层~二十三层暖通平面图

二十五、六层暖通平面图

二十七层暖通平面图

地下一层暖通平面图

地下二层暖通平面图

二十四层暖通平面图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

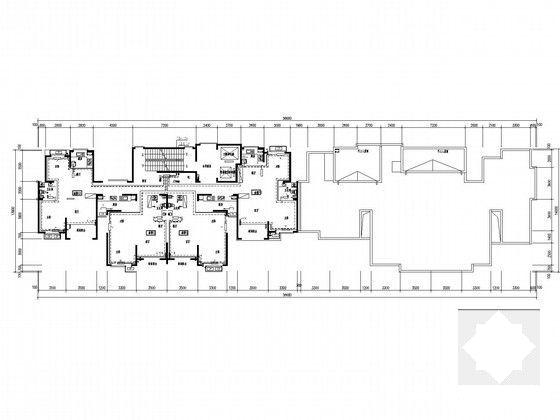

  • 高层住宅楼小区采暖通风系统设计CAD施工图纸(节能设计) - 1
    第 1 张图

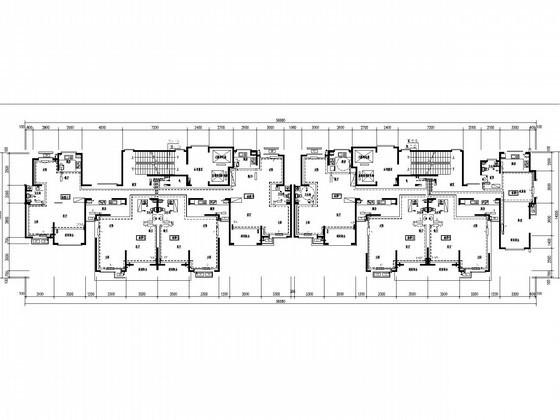

  • 高层住宅楼小区采暖通风系统设计CAD施工图纸(节能设计) - 2
    第 2 张图

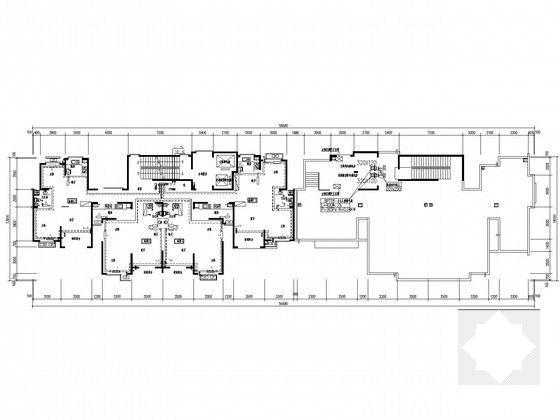

  • 高层住宅楼小区采暖通风系统设计CAD施工图纸(节能设计) - 3
    第 3 张图

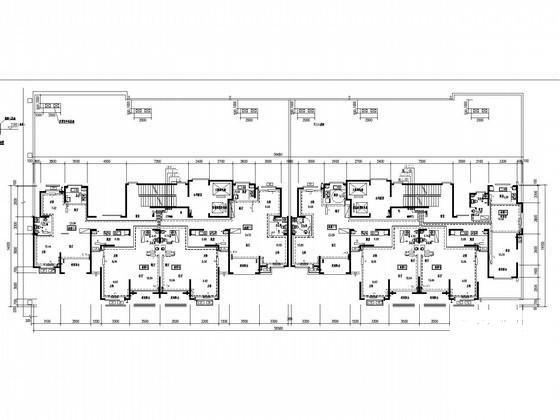

  • 高层住宅楼小区采暖通风系统设计CAD施工图纸(节能设计) - 4
    第 4 张图

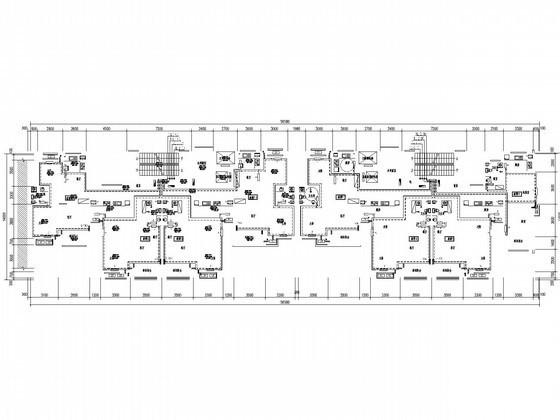

  • 高层住宅楼小区采暖通风系统设计CAD施工图纸(节能设计) - 5
    第 5 张图
  • 高层住宅楼小区采暖通风系统设计CAD施工图纸(节能设计) - 6
    第 6 张图
  • 高层住宅楼小区采暖通风系统设计CAD施工图纸(节能设计) - 7
    第 7 张图
  • 高层住宅楼小区采暖通风系统设计CAD施工图纸(节能设计) - 8
    第 8 张图
以上是部分截图,请下载附件后查看完整高清内容
