15518平米5层科研实验楼空调通风及防排烟系统设计施工图纸

  • 附件设计说明:有
  • 建筑类别:科研,文化
  • 建筑高度类型:多层建筑
  • 建筑设计面积:15518平方米
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:空气调节器
  • 送风方式:散流器送风
  • 项目所在地:浙江

附件详情

  • 设计说明
  • 图例
  • 地下层平面图

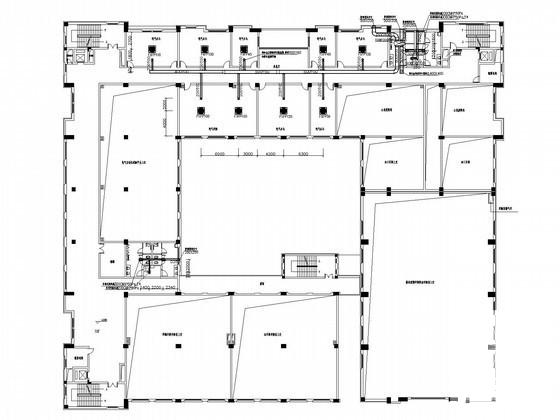

  • 一层风管平面图
  • 一层冷媒管及凝结水管平面图
  • ......

附件详情

一、项目概要:
该项目为2#楼,建筑面积为15518M 。建筑层数为地上五层、地下一层;建筑高度为25.8M;建筑消防高度为22.8M。建筑耐火等级地上为二级......
二、冷热源:
采用VRV智能化中央空调+新风系统,通过冷媒管与室内机相连。该项目夏季总冷负荷为736KW,冬季总热负荷为420KW......
三、空调系统:
该项目办公室、实验室等其他房间采用天花板嵌入式室内机加新风的空调形式,气流组织为上送上回......
四、通风排烟系统:
1.变配电、水泵房设机械排风系统,排风量分别按换气次数8次/h、4次/h计算确定。
2.汽车库设机械排风系统(兼做机械排烟),有汽车坡道的防火分区通过坡道自然进风。
3.无自然排烟条件的内走道按小于500m2面积设置防烟分区,排烟量按60CMPH/m2计算......

图纸共13张。

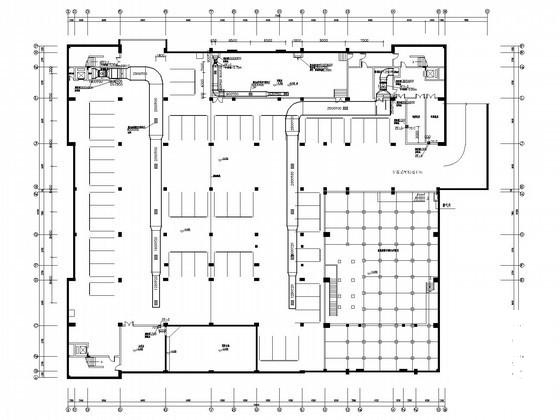

地下平面图

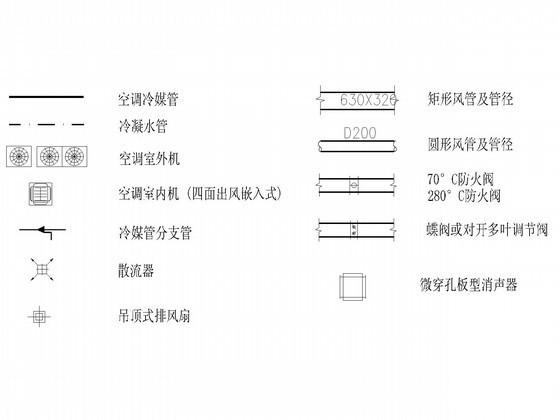

图例

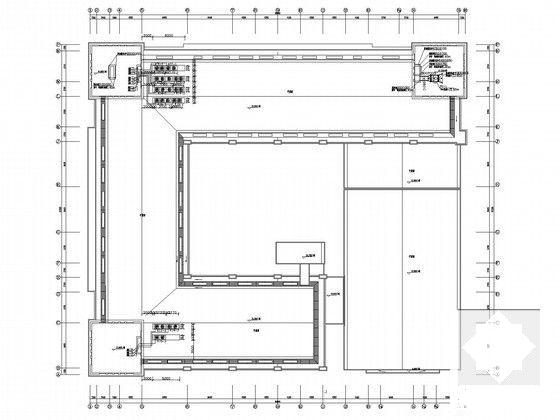

屋顶平面图

水管平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

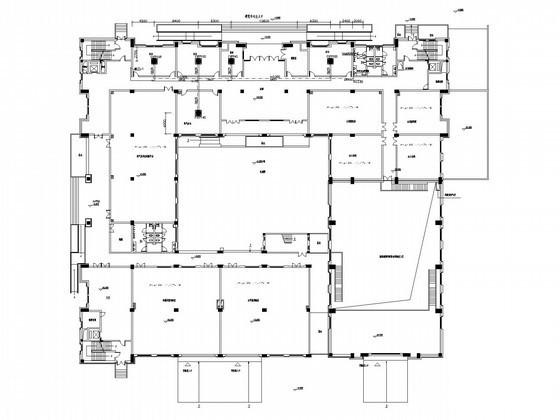

  • 科研实验楼设计图纸 - 1
    科研实验楼设计图纸 - 1
  • 科研实验楼设计图纸 - 2
    科研实验楼设计图纸 - 2
  • 科研实验楼设计图纸 - 3
    科研实验楼设计图纸 - 3
  • 科研实验楼设计图纸 - 4
    科研实验楼设计图纸 - 4
  • 科研实验楼设计图纸 - 5
    科研实验楼设计图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
