2层游泳馆建筑暖通空调及通风排烟设计施工图纸

  • 设计详细说明:有
  • 建筑类别:娱乐,体育
  • 建筑高度类型:多层建筑
  • 建筑设计面积:5467平方米
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:77张
  • 设计内容:空调,通风,采暖,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,制冷剂系统
  • 采暖系统:散热器供暖,热水辐射
  • 送风方式:散流器送风
  • 项目所在地:上海

附件详情

  • 设计施工说明
  • 图例
  • 空调采暖水系统流程图
  • 空调通风系统 平面布置图
  • 空调风管平面图
  • 空调通风系统剖面详图
  • 采暖平面图
  • ......

附件详情

一、项目概要:
工程为大学游泳馆,总建筑面积约5467m2(地上3942m2,地下1525m2),地上两层。地下一层,包括集中地板辐射供暖及集中空调设计、通风设计......
二、冷热源:
采用2台制热量为690kw的风冷热水机组及1台制热量为690kw,制冷量为660kw风冷热泵机组。热水机组用于游泳池水加热,热泵机组用于空调作为空调用冷热源......
三、空调系统:
1.游泳馆采用全空气空调系统。共选用4台空调机组,两台送风量26000m3/h,设置于屋顶;两台送风量22000m3/h,设置于地下室。
2.对游泳馆的更衣室、贵宾接待室、广播救生室、健身房及办公室设置分体空调......
四、采暖系统:
对泳池区设置集中地板辐射供暖,设置11组分集水器,系统热负荷150kW......
五、通风排烟系统:
1.游泳馆设置机械通风系统,通风量分别为24000m/h及8000m/h。
2.男女沐浴更衣间设置机械排风系统,通风量分别为4000m/h及3000m/h。
3.卫生间设置机械排风系统,通风量分别为500m/h及800m/h......

图纸共77张。

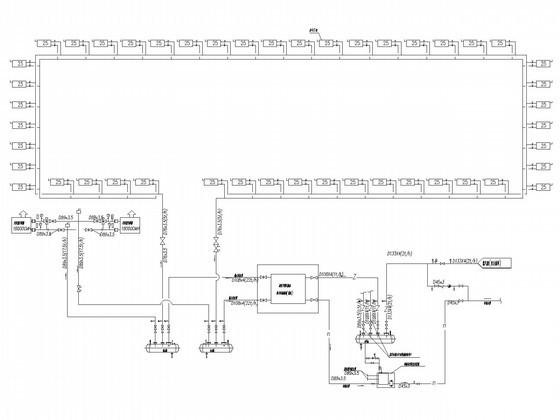

空调采暖水系统流程图

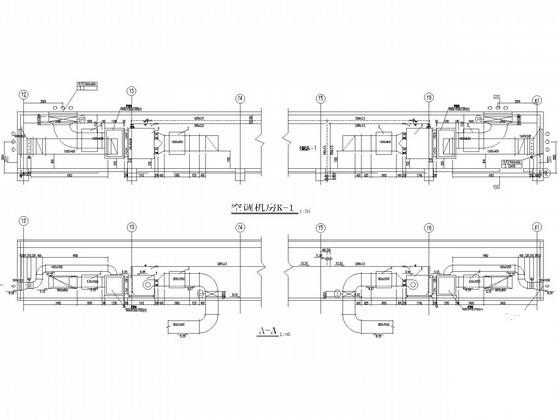

空调机房K-1平剖面详图

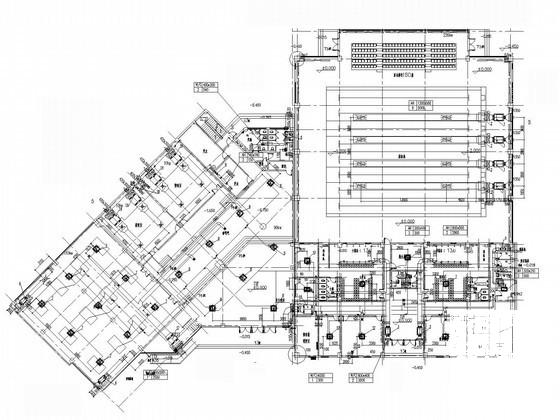

风管平面图

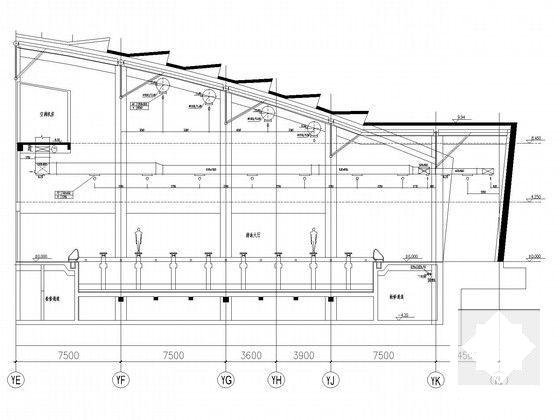

空调通风系统剖面详图

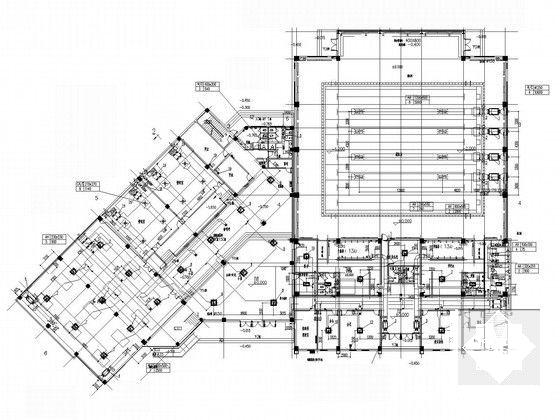

风管平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 建筑暖通空调设计 - 1
    建筑暖通空调设计 - 1
  • 建筑暖通空调设计 - 2
    建筑暖通空调设计 - 2
  • 建筑暖通空调设计 - 3
    建筑暖通空调设计 - 3
  • 建筑暖通空调设计 - 4
    建筑暖通空调设计 - 4
  • 建筑暖通空调设计 - 5
    建筑暖通空调设计 - 5
  • 建筑暖通空调设计 - 6
    建筑暖通空调设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
