交通信息综合办公楼空调通风及防排烟CAD施工图纸(多联机空调系统)

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:104784.09平方米
  • 图纸设计深度:施工图
  • 参考图纸:23张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:安徽

附件详情

一、项目概要:
总占地面积:104784.09平方米,建筑高度:49.35米...
二、冷热源:
该项目采用多联机空调系统。多联机空调室外机设置在裙房和主楼屋顶...
三、空调系统:
1.该项目采用室内机加独立新风系统,新风由新风处理机处理后送入房间内。
2.部分房间采用分体式空调,预留分体空调电源...
四、通风排烟系统:
1.地下车库采用机械通风,与机械排烟共用一套系统,设双速风机,平时风机低速运行进行机械排风。
2.消防泵房设机械排风系统,自然补风。换气次数按不低于8次设计。
3.每个防烟分区单独设置一套排风兼排烟系统,其中无通室外车道或车道处设有防火卷帘的部分采用机械补风,补风量不小于排烟量的50%...

图纸共23张。

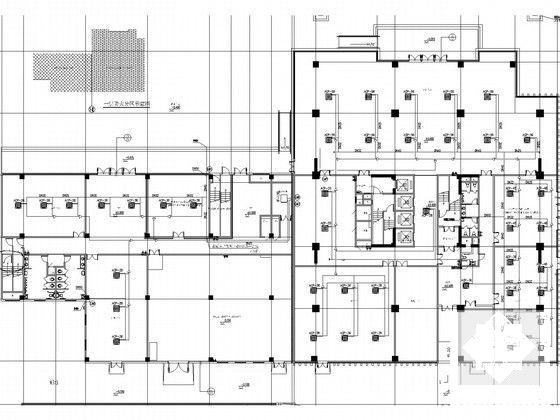

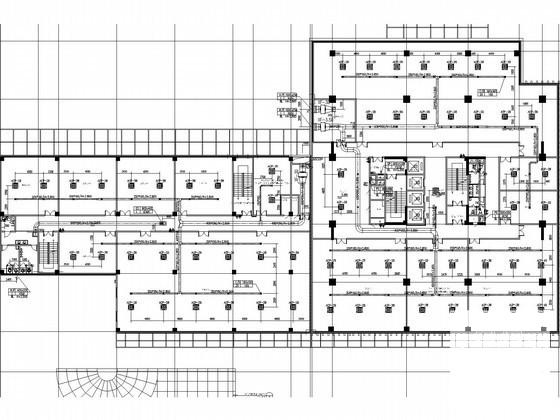

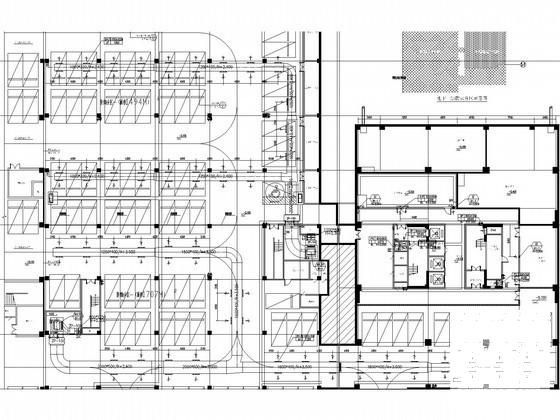

风管平面图

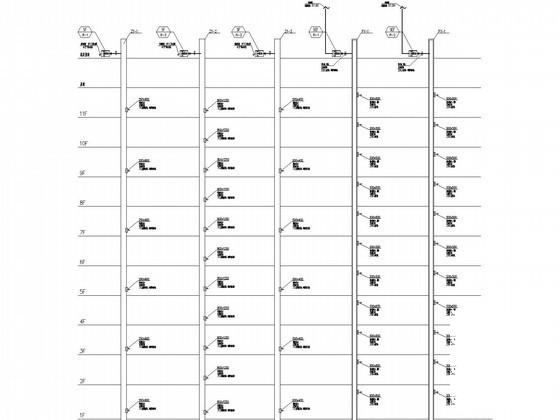

防排烟系统图

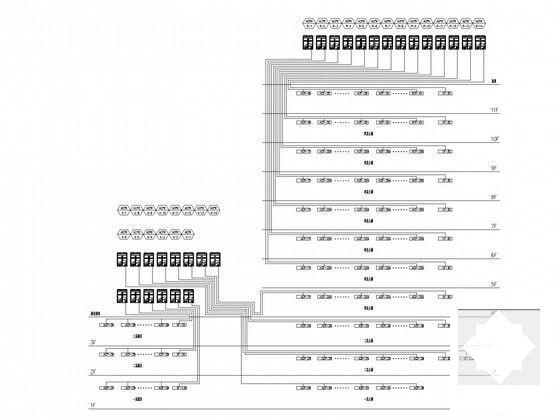

空调系统图

水管平面图

机房层水管平面图
