综合交通客运站工程空调及防排烟系统设计施工图纸

附件详情

一、项目概要：
项目为综合客运站工程，设计范围：中央空调系统设计，机械通风系统设计，防排烟系统设计...

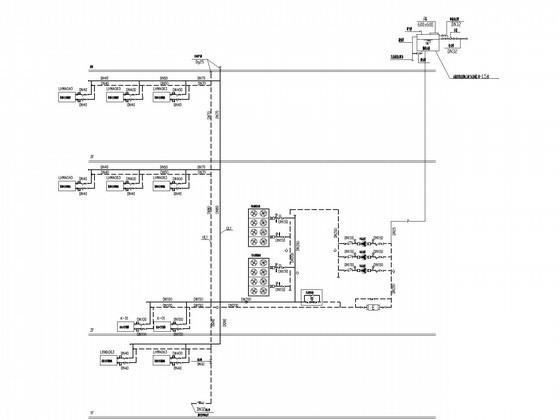

二、冷热源：
该项目采用两台风冷螺杆热泵机组。制冷量：422kw、制热量：485kw。冷冷冻水供回水温度为7°C/12°C.热水供回水温度为40°C/45°C...

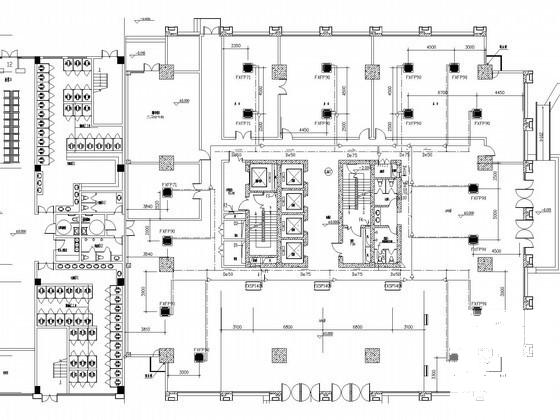

三、空调系统：
1.交通信息综合楼空调计算冷负荷为2468Kw，计算热负荷为1624kW；冷耗指标：157W/m2，热耗指标101W/m2。
2.室内空调负荷（包含新风部分负荷）冷热源采用直接蒸发式多联空调机组（多联机），总计1136匹...
四、防排烟系统：
1.一层,二层走道和面积超过100 m2的房间以及中庭采用自然排烟，走道和房间可开启外窗面积分别不应小于其面积的2%。
2.合用前室、防烟楼梯间（其前室不设加压送风）设置机械加压送风系统。
3.或采用BAS中央控制系统，或采用分散的单元控制系统...

图纸共31张。
