24层科技办公楼空调通风及防排烟系统设计CAD施工图纸(多联机系统)

  • 附件设计说明:有
  • 建筑类别:办公,科研
  • 建筑高度类型:高层建筑
  • 建筑设计面积:58200平方米
  • 建筑地上层数:24层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:43张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:空气调节器
  • 空调系统:全空气系统
  • 全空气系统:变风量,单风道
  • 送风方式:散流器送风
  • 项目所在地:广东

附件详情

一、项目概要:

该项目位于广东省,是一栋科研办公大楼,地下三层、地上二十四层。建筑总高度96m,属一类高层公共建筑。总建筑面积58200m2。

二、空调系统:

1.冷热源:该项目三~十一层研发(实验室)采用分体空调,使用单位自行安装。其他采用变频多联机空调系统,空调室外机设置在本层。

2.风系统: 室外新风经新风机直接送入室内,新风机与室内机合用一个系统。

三、通风排烟系统:

1.通风:通风换气次数不小于每小时5次。

2.防排烟系统:
1)本楼全部防烟楼梯间、防烟楼梯间前室、消防电梯间前室和合用前室设置机械加压送风系统。
2)汽车库设机械排风兼排烟系统,排风(烟)量按6次换气设计。研发办公楼内走道设置竖向机械排烟系统,排烟风机设在屋面。

一层空调冷媒管平面图

二十五层空调及通风平面图


二十五层空调冷媒管平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

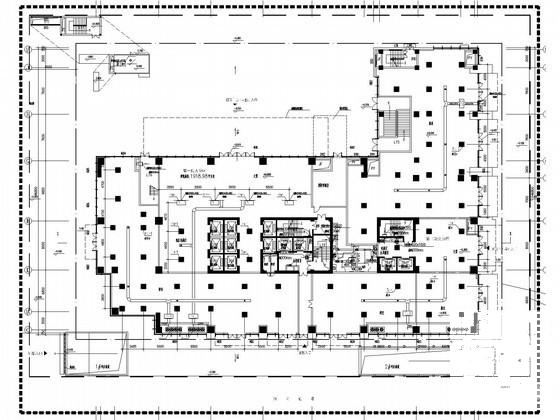

  • 24层科技办公楼空调通风及防排烟系统设计CAD施工图纸(多联机系统) - 1
    第 1 张图

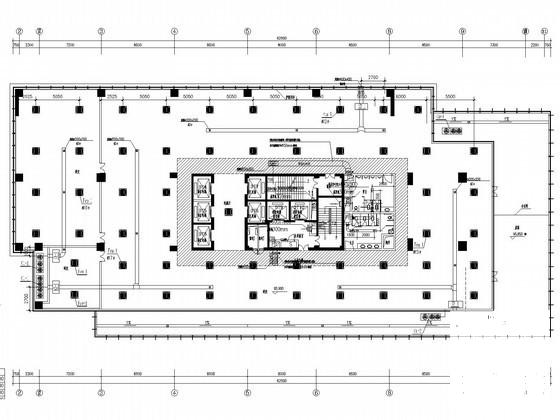

  • 24层科技办公楼空调通风及防排烟系统设计CAD施工图纸(多联机系统) - 2
    第 2 张图

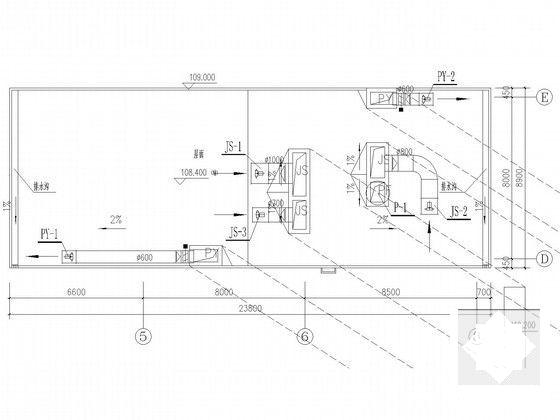

  • 24层科技办公楼空调通风及防排烟系统设计CAD施工图纸(多联机系统) - 3
    第 3 张图

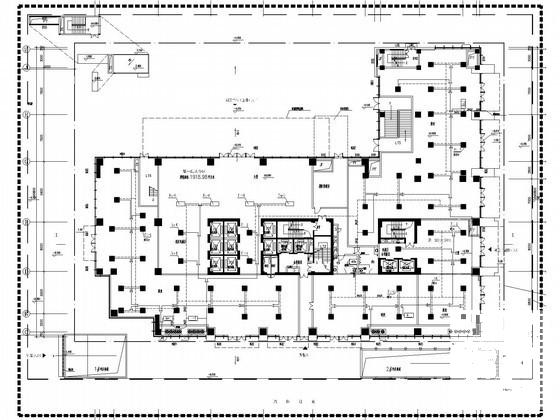

  • 24层科技办公楼空调通风及防排烟系统设计CAD施工图纸(多联机系统) - 4
    第 4 张图

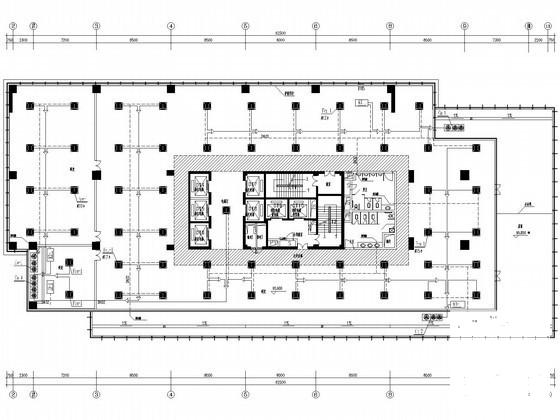

  • 24层科技办公楼空调通风及防排烟系统设计CAD施工图纸(多联机系统) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
