9层综合办公楼多联机空调及通风排烟系统设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:16082.14平方米
  • 建筑地上层数:9层
  • 图纸设计深度:施工图
  • 参考图纸:24张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:安徽

附件详情

一、项目概要:
项目位于安徽省,为一综合办公楼,总建筑面积16082.14m2,建筑高度36.0m,地上9层,裙房2层...
二、冷热源:
空调系统采用多联机系统,冷暖两用型...
三、空调系统:
多联机空调系统冷媒供液...
四、通风排烟系统:
1.汽车库排风按稀释浓度法计算排风量,机械排风按6次/h,由车库入口自然进风。
2.柴油发电机房平时机械排风按4次/h,储油间机械排风按6次/h,由进风百叶自然进风。
3.地上各层内走道及一层中庭开窗面积均满足自然排烟条件,采用自然排烟的方式...

图纸共24张。

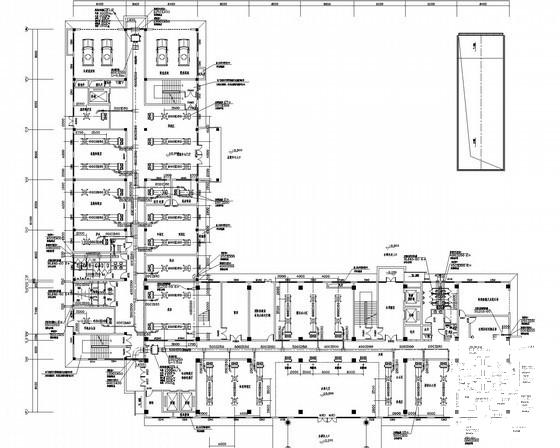

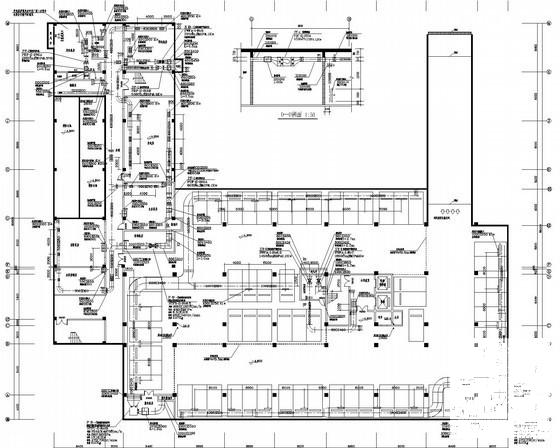

通风平面图

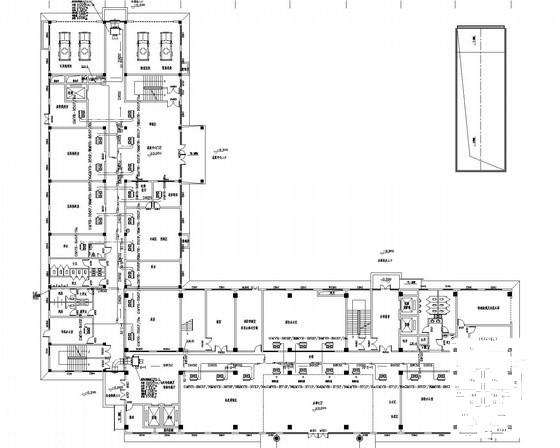

空调平面图

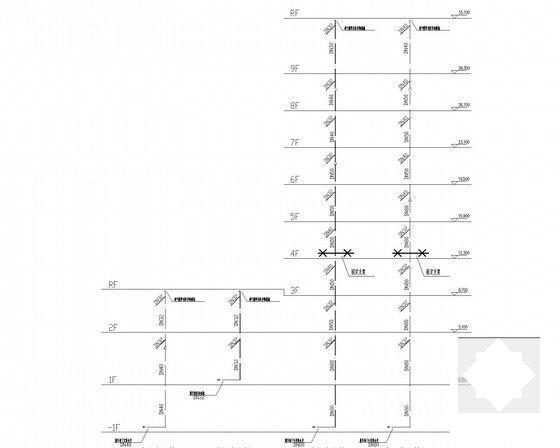

冷凝水立管系统图

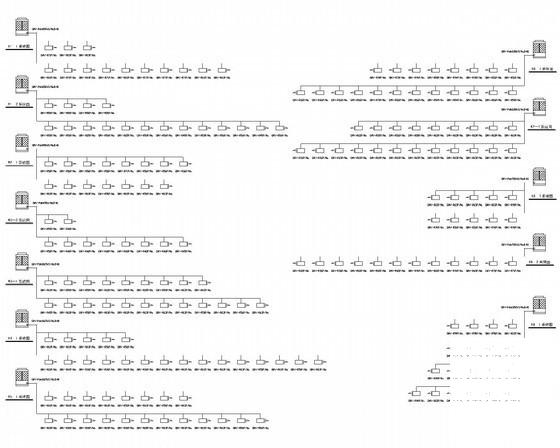

空调系统图
