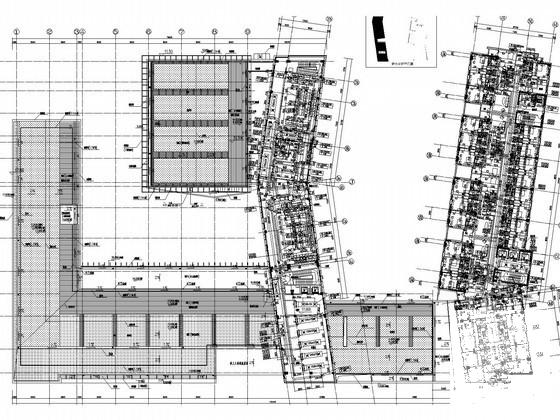

11层党校教育教学楼空调通风及防排烟系统设计CAD施工图纸（大院作品地源热泵系统）

附件详情

一、项目概要：
项目位于上海市，总建筑面积36873平米，地上11层，为教学用楼...

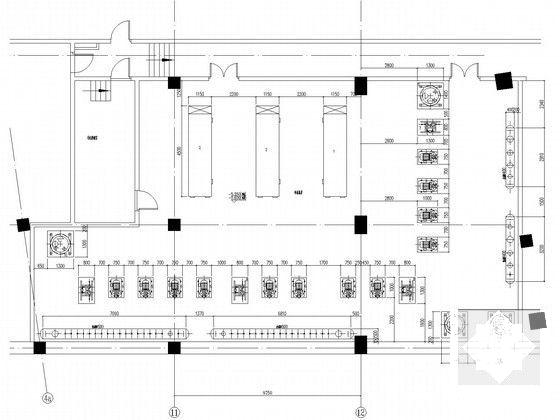

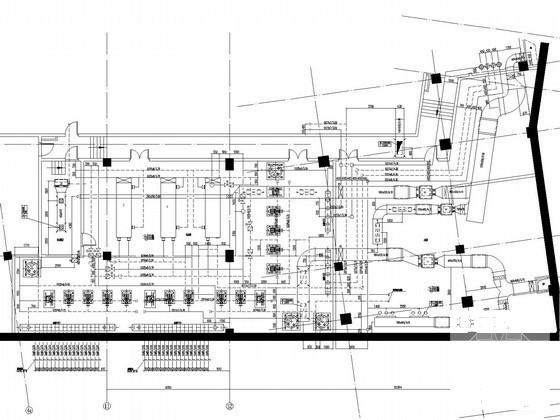

二、冷热源：
1.空调的冷热源以及生活热水的热源采用地源热泵形式。
2.冷热源侧水系统、地埋管侧水系统以及生活热水热源水系统采用定流量系统，负荷侧水系统采用变流量系统...
三、空调系统：
1.大空间采用全空气定风量低速管道系统，大报告庭采用全空气变风量低速管道系统。
2.大报告厅空调系统设置全热热回收装置。
3.其余办公、会议、宿舍等小开间房间采用风机盘管加新风系统。

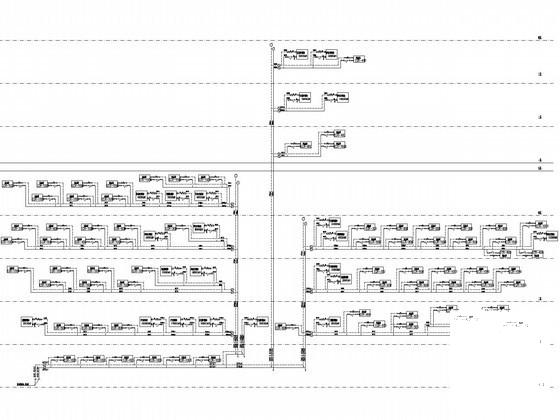

4.本大楼空调水系统采用两管制异程系统...
四、通风系统：

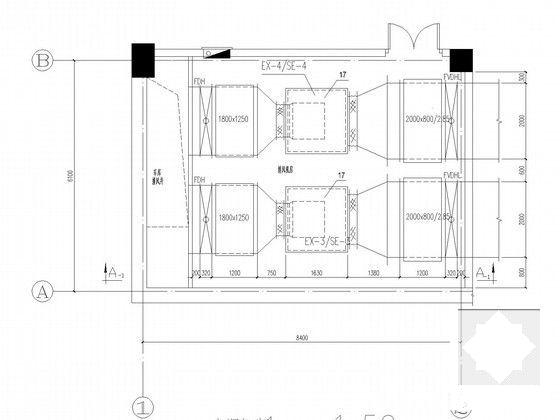

1.地下一层变配电房设置独立的机械送、排风系统，换气次数按设备发热量计算，送排风量均为15370m/h。风机均采用双速风机。
2.地下一层浴厕设置独立的机械排风系统，送排风量取换气次数10次/小时，排风量均为6770m2/h...

图纸共35张。
