龙御国际大厦商业办公住宅公寓暖通设计

本建筑工程为一类高层综合楼，地下二层，地上办公及公寓27层，住宅29层。总建筑高度为95.10m，总建筑面积为84695平方米。

裙楼1～5层为商业；两座塔楼：A区6～29层为住宅；B区6～15层为办公，16～27层为公寓。

该项目暖通施工图设计内容包括 空调冷热源系统 及 换热站系统设计 ； 空调水系统设计 ； 空调风系统设计 ； 通风系统设计 ； 人防通风设计 ； 采暖系统设计 ； 防排烟系统设计 ； 施工安装说明 。

本项目空调负荷为一至五层商场的冷、热负荷。集中空调冷热源接自地下二层制冷制热机房。空调系统夏季冷源选用两台螺杆式制冷机组，冷却塔设于五层屋面上；空调系统冬季热源选用一台板式换热机组。空调水系统采用膨胀水箱定压。

该项目换热站热源由室外供给热水，经换热站换热机组交换为二次热水供暖系统。根据采暖热负荷供热站选用三台节能型复合式水-水换热机组，其中一台承担一至五层商场采暖负荷；一台承担A区6至17层及B区办公部分采暖负荷；另一台承担A区18层至29层及B区公寓部分采暖负荷。采暖系统定压均采用落地膨胀水箱定压。

采暖系统均为变流量运行。

空调系统为一次泵变水量双管制系统，空调水系统为异程式水系统。

商场空调采用全空气系统，选用十台组合式空气处理机组。

B区6～15层办公室采用多联机制冷。

该项目住宅设分户计量、分室调节的采暖系统，采暖形式为地板辐射。户外采暖系统为下供下回异程式双管系统。

防排烟系统及通风系统设计详见设计说明及图纸。

地下一层通风平面图

地下一层采暖管道平面图

空调制冷制热流程图

供暖系统图

空调机房平面图、剖面图

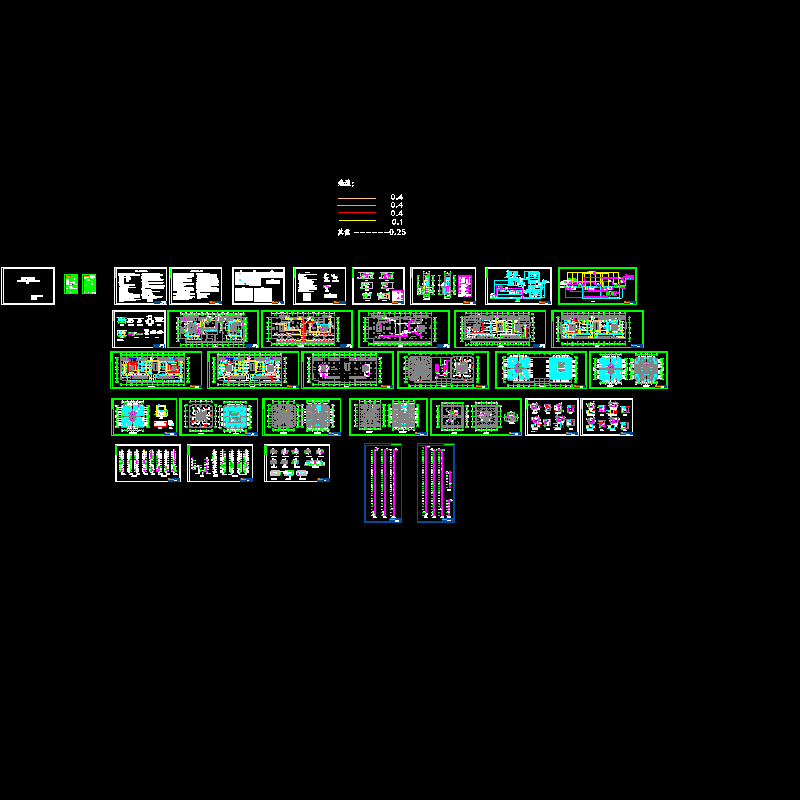

总缩略图
