18层住宅楼建筑给排水CAD图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：18层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：9张
- 设计年代：近代
- 地下室用途：车库, 设备用房
- 生活供水设计：生活给水系统
- 生产供水设计：循环冷却水系统
- 排水设计：污水系统, 废水系统, 雨水系统
- 消防设计：室内消火栓系统, 灭火器配置系统
- 供水设备：高位水箱, 水泵站, 气压水罐, 水池
- 供水方式：市政供水, 变频供水, 分区供水, 高位水箱供水
- 供水分区：三区
- 排水体制：污废合流, 雨污分流
- 排水技术：重力排水
- 雨水重现期：5年
- 火灾危险等级：轻危险级, 中危险级Ⅰ级, 中危险级Ⅱ级
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：20
- 大样节点：水泵, 泵房, 厨房, 卫生间, 阀门管件
附件详情
- 给排水设计说明

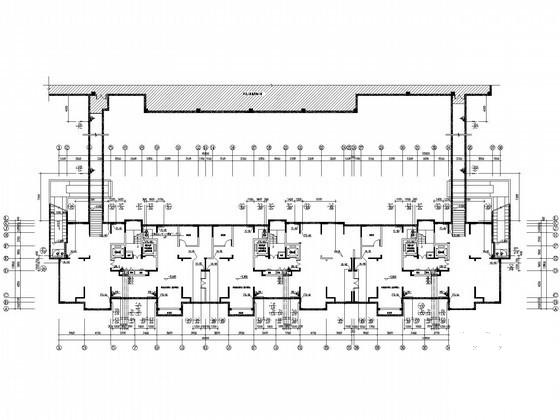

- 14#楼地下一层给水排水平面图
- 17#楼地下一层给水排水平面图
- 给水排水平面图
- 屋顶层给水排水平面图
- 给排水系统图
- 屋顶排水及空调冷凝水排水示意图
附件详情
该项目为住宅楼14#,17#楼,地下一层非机动车库,其上为单元式住宅.属于二类高层居住建筑(18F).
设计内容：生活给水,排水系统,雨水内排水系统,
消防系统
和建筑灭火器配置.
，共9张图。

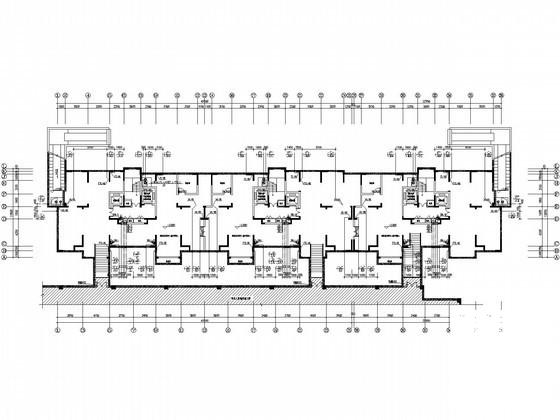

17#楼地下一层给水排水平面图

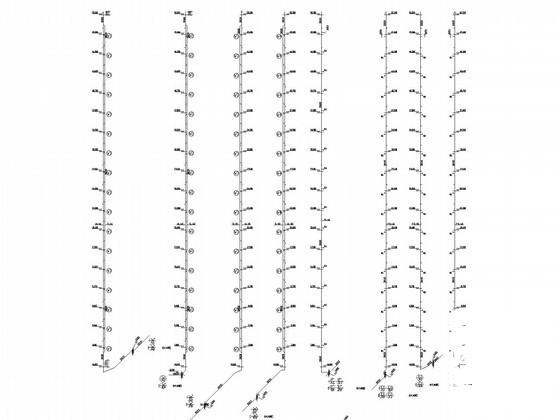

排水系统图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-12
- 评论次数：0
- 浏览次数：0
- 文件大小：1.05 MB
- 收藏次数：0
-
文件名称：
附件-995860999758897578908.rar
