高层住宅楼小区建筑给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：18层
- 图纸设计深度：施工图
- 参考图纸：47张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水设备：气压水罐
- 供水方式：市政供水,无负压供水
- 供水分区：两区
- 排水体制：污废合流
- 排水技术：重力排水
- 雨水重现期：5年
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：20
- 项目所在地：重庆
附件详情
- 资料目录
- 给排水设计说明
- 室外给排水总平面图
- 给排水平面图
- 屋面层排水平面图
- 给排水系统原理图
- 消火栓系统、喷淋系统原理图
附件详情
该项目为二类居住建筑小区（2、3、6、7、8栋共5栋），最高建筑层数为18层，耐火等级为二级。
设计范围：该项目设有生活给水系统、生活污水系统、雨水系统、消火栓系统、喷淋系统等
，共计47张图
2#楼二层给排水平面图
2#屋顶给排水平面图
消火栓、喷淋系统原理图
2#楼给排水系统原理图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

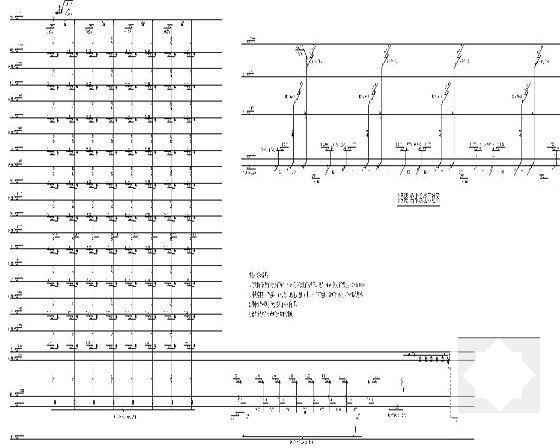

第 1 张图 -

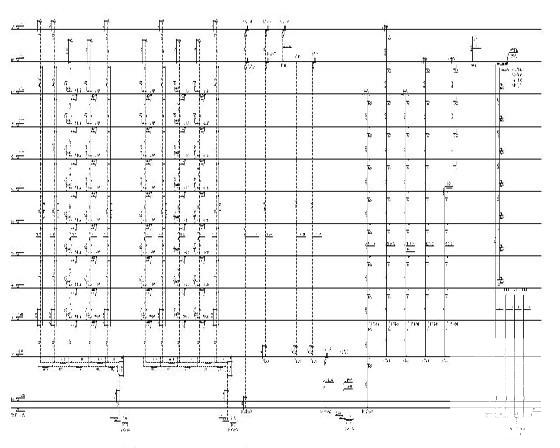

第 2 张图 -

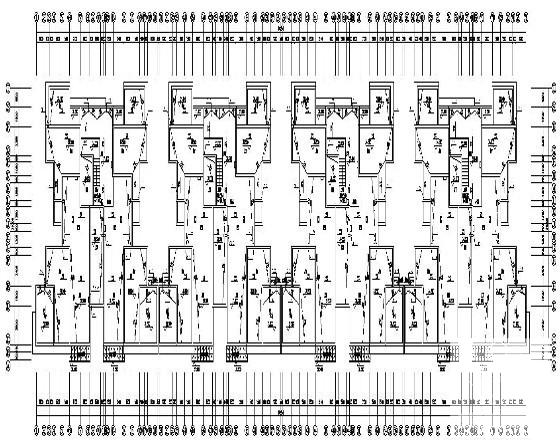

第 3 张图 -

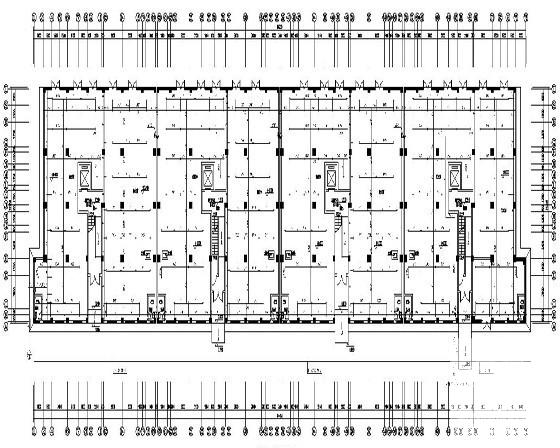

第 4 张图 -

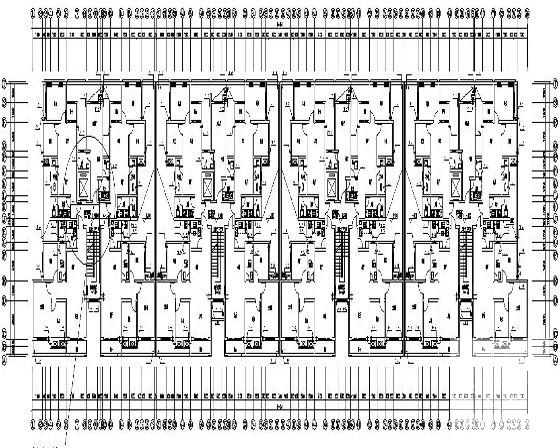

第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-17
- 评论次数：0
- 浏览次数：0
- 文件大小：5.97 MB
- 收藏次数：0
-
文件名称：
附件-995860869687697975887.rar
