31层住宅楼给排水施工图纸
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：31层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：24张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室内消火栓系统,喷淋系统
- 供水方式：市政供水,变频供水
- 供水分区：四区
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：15

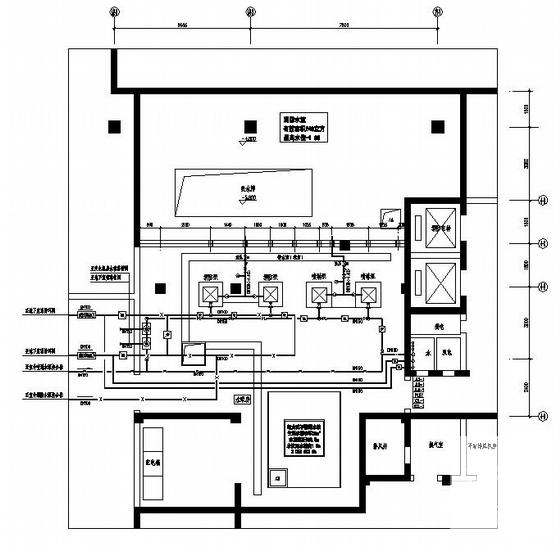

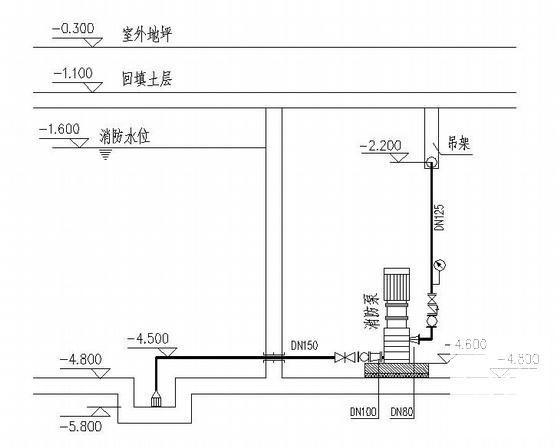

- 大样节点：泵房,阀门管件,设备房布置
附件详情

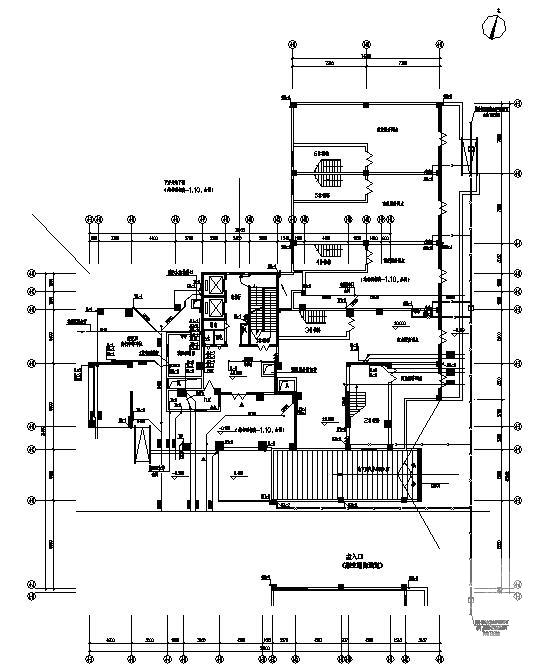

某高层住宅给排水施工图纸，该项目为31层纯住宅楼，一二层局部为商铺，面积均小于300平米，高度大于50米。本该资料包含各个层的给排水消防平面图以及消火栓、给水、污废水、雨水的管道系统原理图。
污废水雨水系统原理图

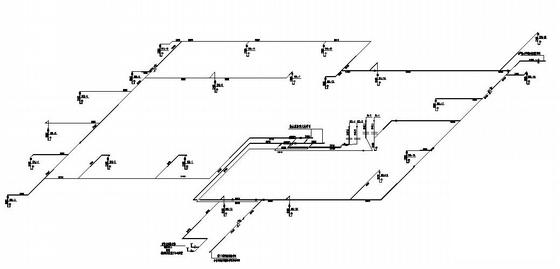

污废雨水及给水系统原理图
消火栓系统原理图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
住宅楼给排水图纸 - 1 -
住宅楼给排水图纸 - 2 -
住宅楼给排水图纸 - 3 -
住宅楼给排水图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
