二类高层住宅楼建筑给排水CAD图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅
建筑设计面积：10499平方米
建筑地上层数：18层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：11张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
供水方式：市政供水,分区供水
供水分区：三区
排水体制：污废合流
排水技术：重力排水
消火栓用水量室外(L/S)：15
消火栓用水量室内(L/S)：20
大样节点：厨房,卫生间

附件详情

地下一层给排水及消火栓平面组合图
一层给排水及消火栓平面组合图
二层给排水及消火栓平面组合图
三层给排水及消火栓平面组合图
四~十八层给排水及消火栓平面组合图
机房层给排水及消火栓平面组合图
-1~2层消火栓栓系统轴侧图
商网给水系统轴侧图
厨、卫给水大样图
排水系统轴侧图
给水系统原理图
集水坑排水系统原理图
空调排水系统原理图
消火栓系统原理图

附件详情

项目概要：总建筑面积10499m ，其中地上建筑面积9955m ，地下建筑面积544m 。地上18层，地下1层，建筑高度55.5m，地下室用做储藏室。该建筑属于二类高层建筑。
设计内容：给水系统（分为三个区）、排水系统（污废合流制）、热水系统、消火栓给水系统（室内消火栓用水量为20L/s，室外消防水量为15L/s）。
，共11张图。

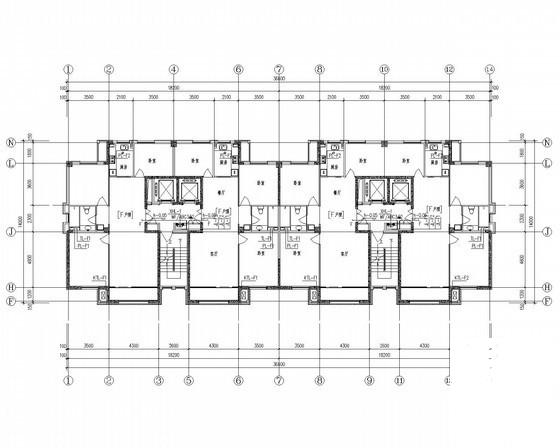

四~十八层给排水及消火栓平面组合图

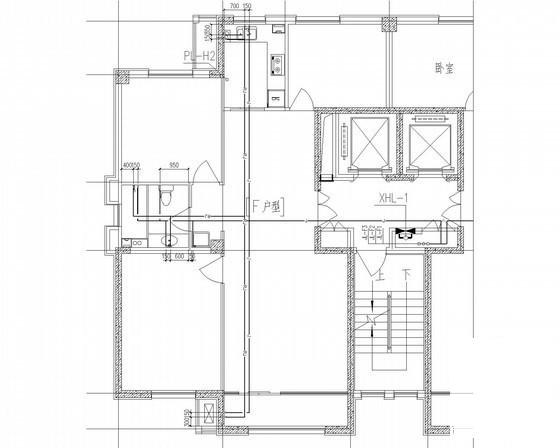

厨、卫给水大样图

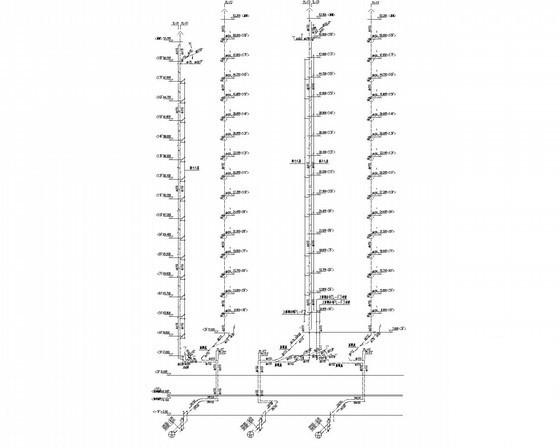

排水系统轴侧图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2022-11-12
评论次数：0

浏览次数：0
文件大小：2.13 MB

收藏次数：0
文件名称：附件-995859578890855668967.rar
