6层住宅楼给排水施工图纸
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑设计面积：1400平方米
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 参考图纸：12张
- 设计年代：近代
- 排水设计：废水系统
- 供水方式：市政供水
附件详情
- 1、给排水设计施工说明
- 2、一层平面 一层夹层平面
- 3、二层平面
- 4、三--五平面
- 5、六层平面
- 6、跃层平面
- 7、屋顶平面
- 8、给排水管道流程
- 9、主要设备材料表
附件详情
建筑面积1400平方米，共6层，建筑总高度22.3m；
设计范围为室内外的给水、雨水、污水系统；
生活用水量标准为300升/人日；
水源为市政管网；雨水进入小区雨水管网；
污水排入市政污水管网。
出图日期近代、12.10
2
3
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

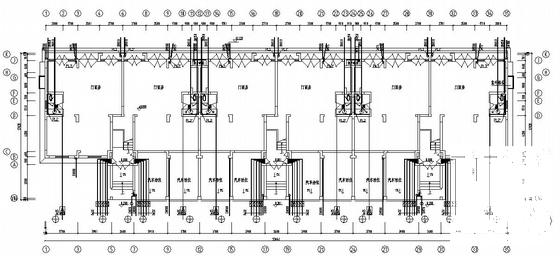

住宅楼给排水施工图 - 1 -
住宅楼给排水施工图 - 2 -
住宅楼给排水施工图 - 3
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-11
- 评论次数：0
- 浏览次数：0
- 文件大小：0.52 MB
- 收藏次数：0
-
文件名称：
附件-995787579099550858.rar
住宅楼给排水施工图下载
