96米32层住宅楼建筑给排水CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅
建筑高度类型：高层建筑
建筑地上层数：32层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：22张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
供水设备：高位水箱,水泵站,稳压泵
供水方式：市政供水,变频供水,分区供水,高位水箱供水
供水分区：四区
排水体制：污废合流,雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅱ级
消火栓用水量室外(L/S)：15
消火栓用水量室内(L/S)：20
大样节点：水箱,卫生间,集水坑
项目所在地：天津

附件详情

资料目录
设计施工说明及图例
给水、中水原理图
消防、排水原理图
地下室喷淋平面图

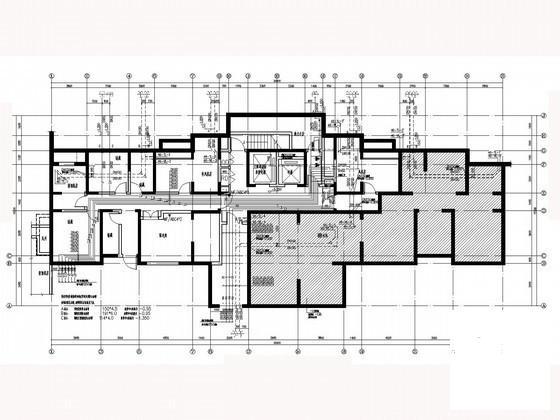

地下室给排水平面图
首层给排水平面图
二层给排水平面图
三-十八层给排水平面图
十九层给排水平面图
二十-三十二层给排水平面图
机房层给排水平面图
机房层给排水平面图及水箱系统图
给水、中水、消火栓系统图及管井详图
排水系统图
给排水系统图
……

附件详情

项目概要：该项目位于天津，是一住宅建筑给排水项目，建筑层数为地上32层，地下一层，建筑高度为96米；本小区生活给水供水方式及分区：竖向共分五个供水分区，各区均采用下行上给式的供水方式供水；市政区：地下一层~四层，由市政压力供水；加压Ⅰ区：五层~十三层，加压Ⅱ区：十四层~二十二层，加压Ⅲ区：二十三层~三十二层，分别由各区管网叠压设备供水；
设计范围：该资料包括单体建筑室内给水、中水、污废水、雨水、消火栓、自动喷水灭火系统的管道设计及建筑灭火器配置。
，共计22张图纸；

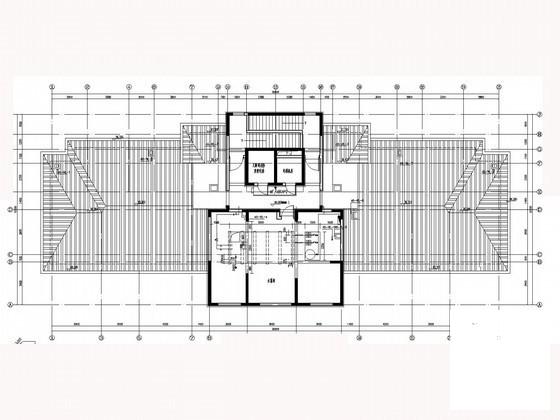

机房层给排水平面图

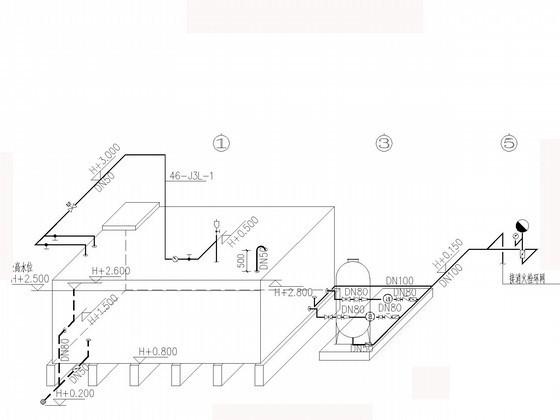

水箱系统图

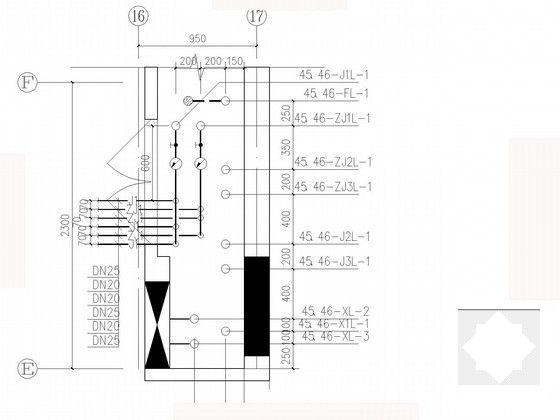

管井详图

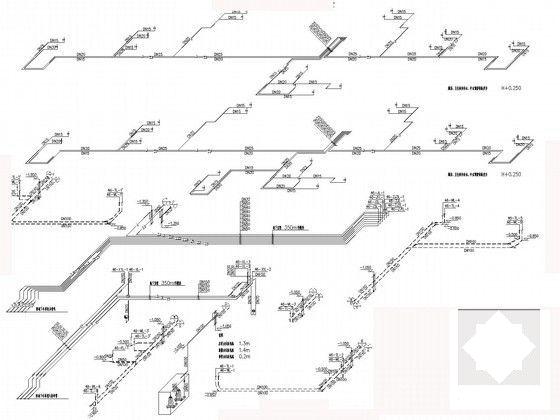

地下室排水系统图

消防系统原理图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
