51588平米工业用房通风排烟施工大样图

附件详情

该项目为苏州市吴中区某工业用房项目，地下一层为汽车库，地上五层均为车间。该项目总建筑面积为51587.67平米，建筑高度为：23.950m。框架结构，耐火等级为二级。

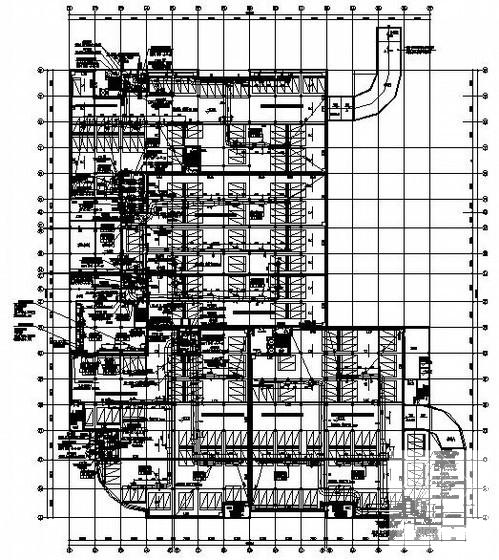

设计范围：地下汽车库的通风排烟系统的设计；地下室水泵房、配电室、地上一至五层的 通风防排烟 设计。

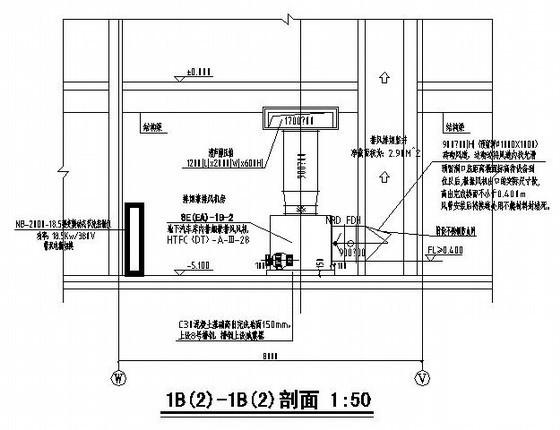

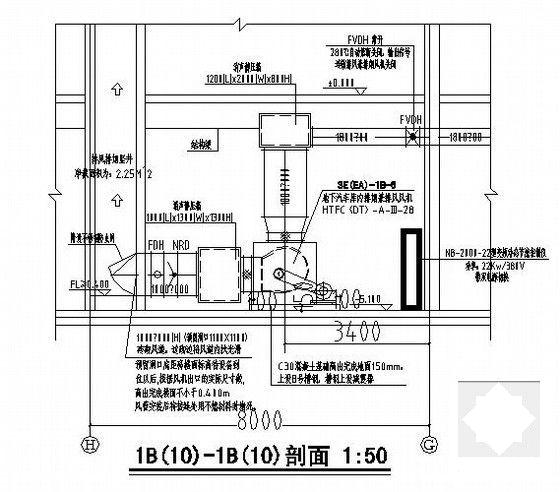

通风系统设计：本地下汽车库为四个防火分区，八个防烟分区。防火分区一因有直接对外汽车出入口，因此，本防火分区内的两个防烟分区各均只设置一台排烟兼排风风机，靠直接对外的汽车出入口自然补风。防火分区二至四每个防烟分区机均各自设置一台械排烟风机和一台补风风机。排风风机与械排烟风机合用，补风机为同一台....

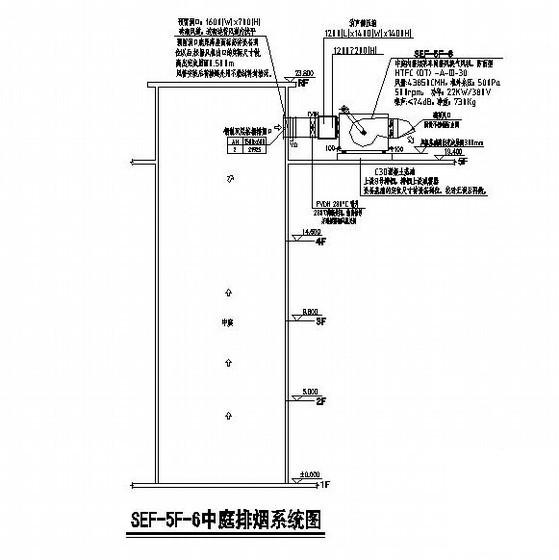

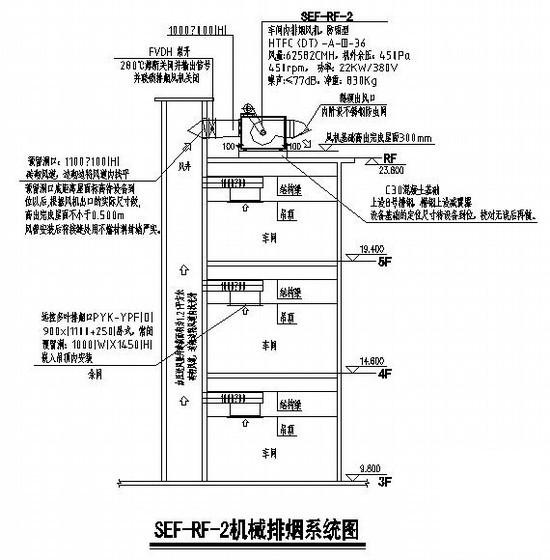

防排烟系统设计：地下汽车库设置机械排烟系统，排烟量按每小时6次计算，补风量不小于排烟量的50%计算。防烟楼梯间每五层的可开启外窗的有效排烟面积不小于2平米。前室可开启外窗的有效排烟面积不小于2m^2。合用前室可开启外窗的有效排烟面积不小于3平米....图纸16张。
