35000平米8层通信业务中心空调通风及防排烟系统设计施工图纸

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:35000平方米
  • 建筑地上层数:8层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,机房,人防
  • 冷热源:电动压缩式冷水机组,空气源热泵
  • 空调系统:全空气系统,制冷剂系统
  • 全空气系统:定风量
  • 项目所在地:江苏

附件详情

  • 设计施工说明
  • 主要设备表
  • 一层平面空调系统布置图
  • 二层平面空调系统布置图
  • 屋顶机房层平面空调及通风系统布置图
  • 屋顶平面通风系统布置图
  • 地下室平时通风系统平面图
  • 空调水系统流程图
  • 正压送风及防排烟系统图
  • 防火分区图
  • .....

附件详情

一、项目概况:
该项目为一通信业务支撑中心空调系统设计施工图,包括对生产用房、办公、会议、门厅、餐厅、多功能厅等设置空调系统。对汽车库、变配电房、水泵房、发电机房、厨房等要求通风的房间设置机械通风系统;对防烟楼梯间及其合用前室作正压送风系统设计;对汽车库作机械排风(兼排烟系统)设计;对通讯机房、电池室等气体灭火防护区设置事故后排风系统......
二、资料介绍
1、冷热源设计
该项目机房等采用恒温恒湿机房空调机组,室外机设置在室外设备平台。按N+1方式配置(大于等于五台设备,按N+2方式配置)。机房电池室采用变冷媒风冷机组,室内机组采用吊顶式,室外机组设置在室外设备平台。
办公区新风系统及餐厅、展厅、门厅等部分的冷热源采用螺杆式热泵机组,设置于七层热泵平台。办公区及环廊、消控中心等冷热源风冷直接蒸发式变冷媒热泵机组,机组设置于屋面或屋顶机房层....
2、空调系统设计
一层门厅及办公区采用直接蒸发式变冷媒盘管加新风系统。 生产区电信机房采用恒温恒湿机房空调机组加直接蒸发式新风系统;门厅、大餐厅、展厅、多功能厅采用全空气定风量低速风管系统,集中回风。
3、通风、防排烟系统设计
① 地下室设备用房均设置机械通风兼排烟系统,平时通风,火灾时满足排烟及补风的要求
② 汽车库平时设置机械通风兼排烟系统;汽车库排风换气次数为6次/小时,送风换气次数为5次/小时;排烟量为6次/小时;平时送风机火灾时兼做补风机,满足不小于50%的补风量要求。设2个独立的人防单元......
③ 电信机房、电池室、高、低压配电室等气体灭火防护区设置事故后排风系统,事故后排风换气次数不小于5次/小时......

,图纸共19张。

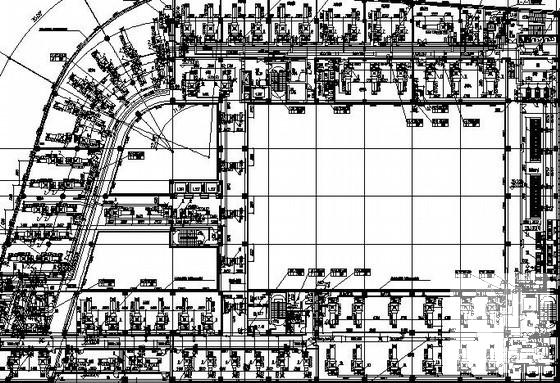

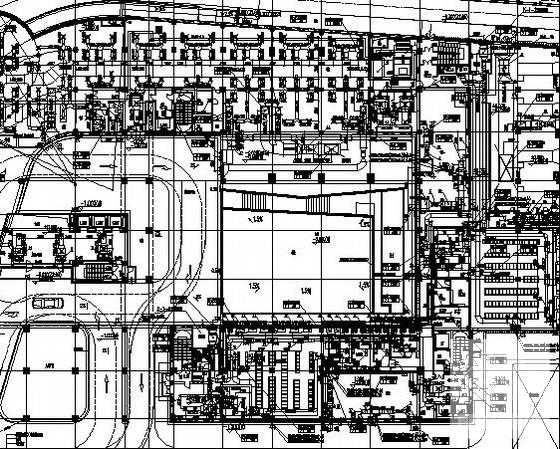

七层平面空调及通风系统布置图

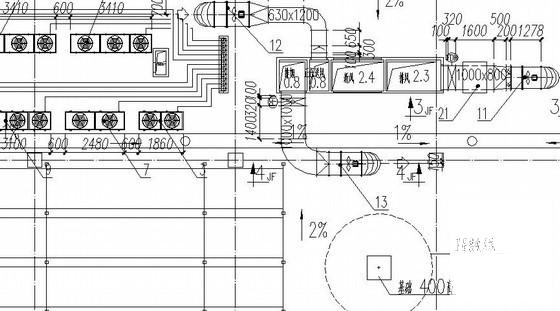

屋顶机房层平面空调及通风系统布置图

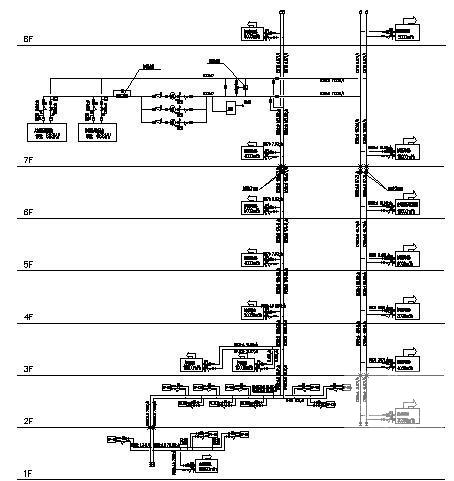

空调水系统流程图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 通风及防排烟系统 - 1
    通风及防排烟系统 - 1
  • 通风及防排烟系统 - 2
    通风及防排烟系统 - 2
  • 通风及防排烟系统 - 3
    通风及防排烟系统 - 3
  • 通风及防排烟系统 - 4
    通风及防排烟系统 - 4
以上是部分截图,请下载附件后查看完整高清内容
