32层公建项目通风防排烟系统设计施工图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：32层
- 图纸设计深度：施工图
- 参考图纸：13张
- 设计年代：近代
- 设计内容：通风,防排烟
- 送风方式：散流器送风
- 项目所在地：湖南
附件详情
- 主要设备参数表
- 通风与防排烟设计、施工说明
- 系统图
- 负二层防排烟平面图
- 负一层防排烟平面图
- 一层防排烟平面图
- 二层防排烟平面图
- 三层防排烟平面图
- 五层防排烟组合平面图
- A栋标准层防排烟平面图
- A栋屋面层防排烟平面图
- B#栋标准层防排烟平面图
- B#栋屋面层防排烟平面图
附件详情
一、项目概要：
该项目是超过50米一类公共建筑，层数超过三十二层，地上为商业及住宅，地下为停车场及设备用房...
二、
通风防排烟
系统：
1.地下停车库防火分区一，从车道自然补风，平时排风：4次/h。
2.水泵房，从车库补风，平时排风：7次/h。
3.配电房，平时通风80%，平时排风：9次/h，事故通风：12次/H...
图纸共13张。

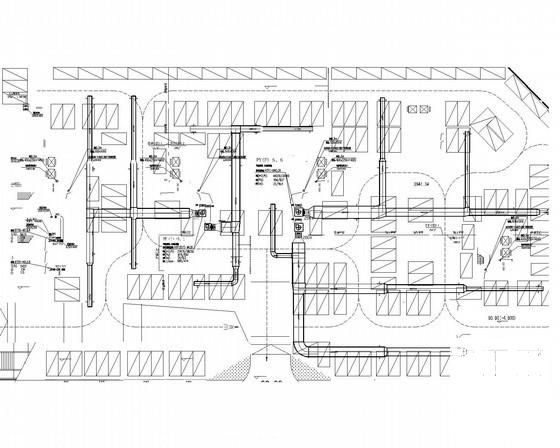

负二层防排烟平面图

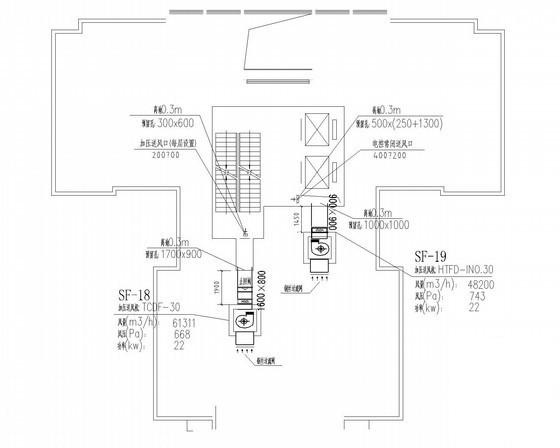

屋面层防排烟平面图
