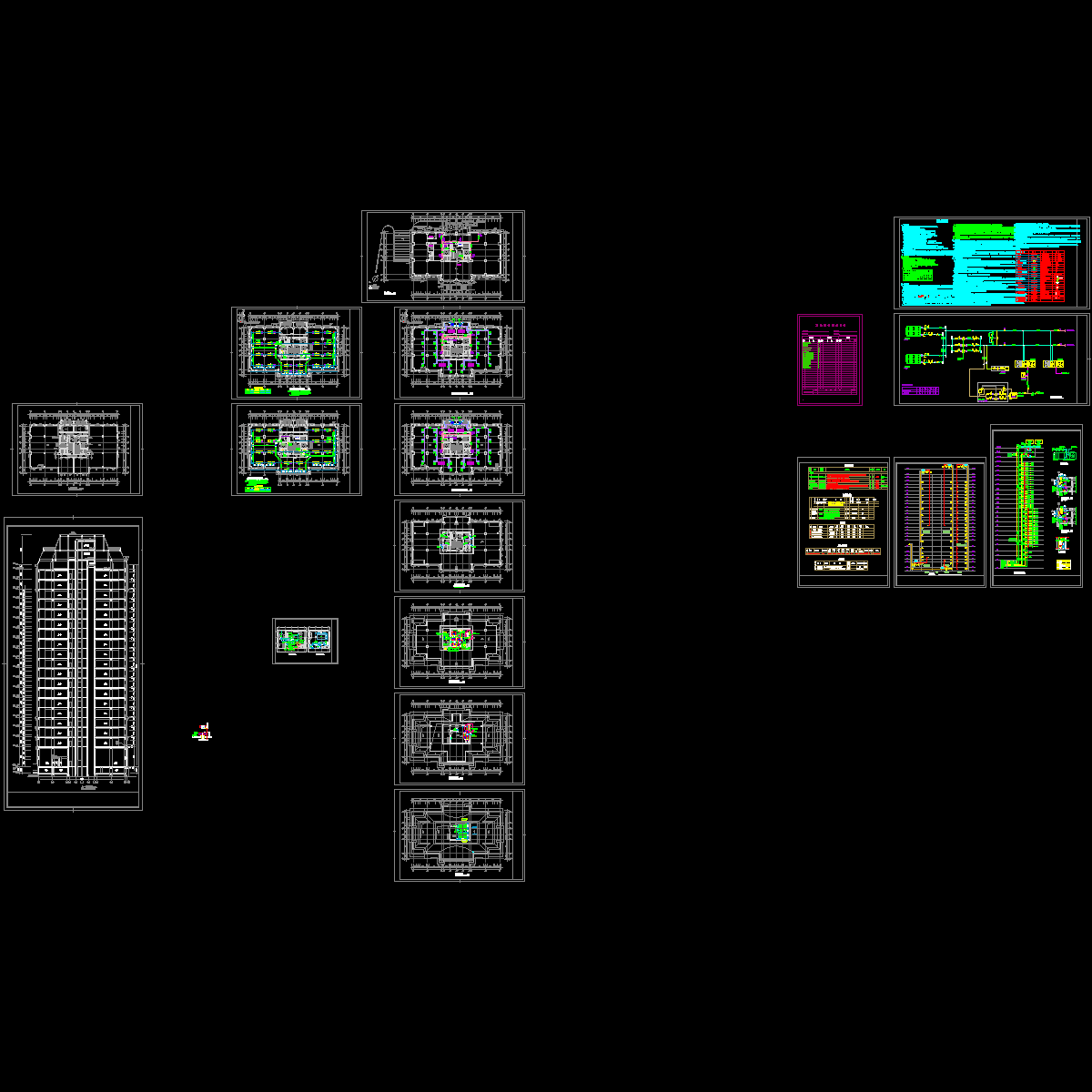

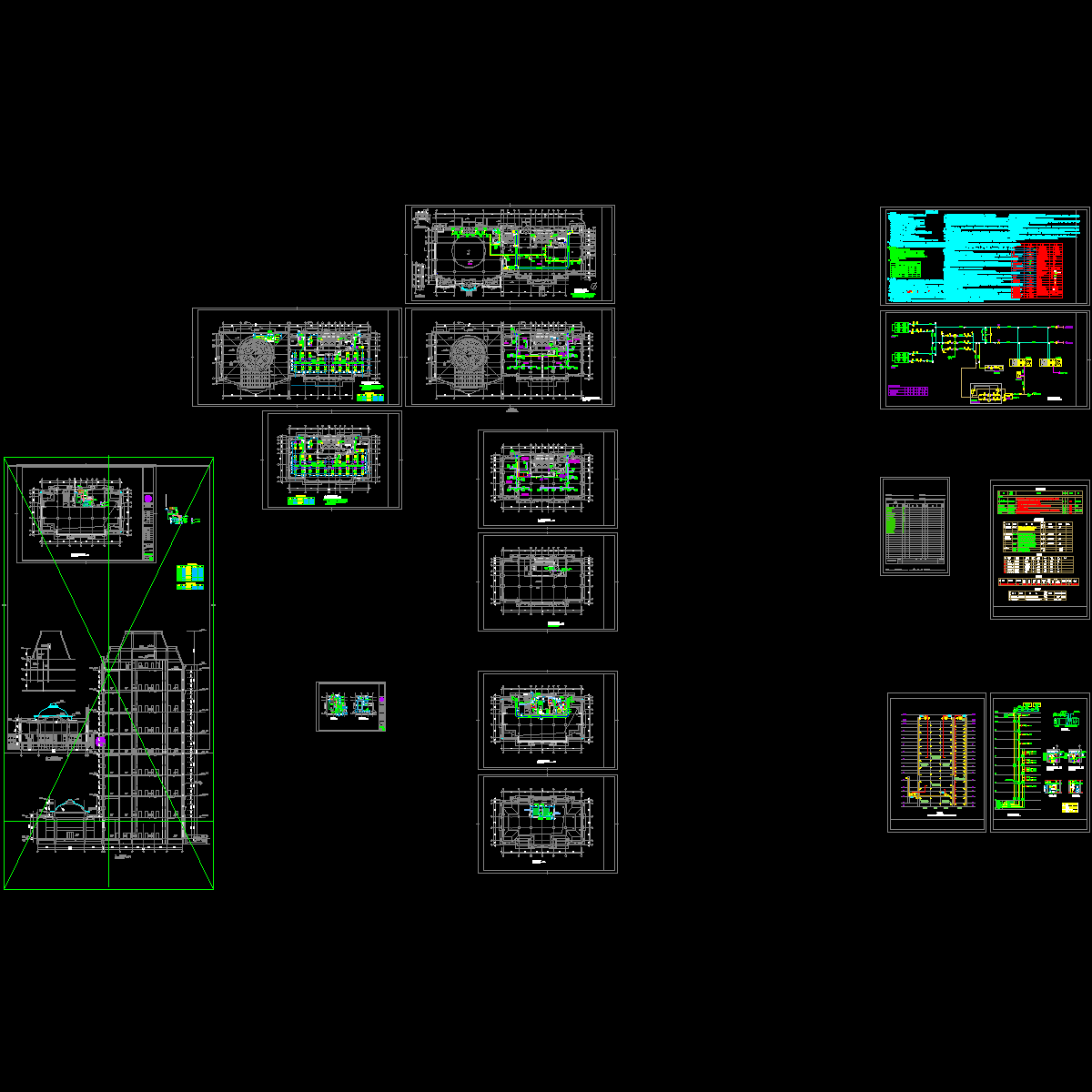

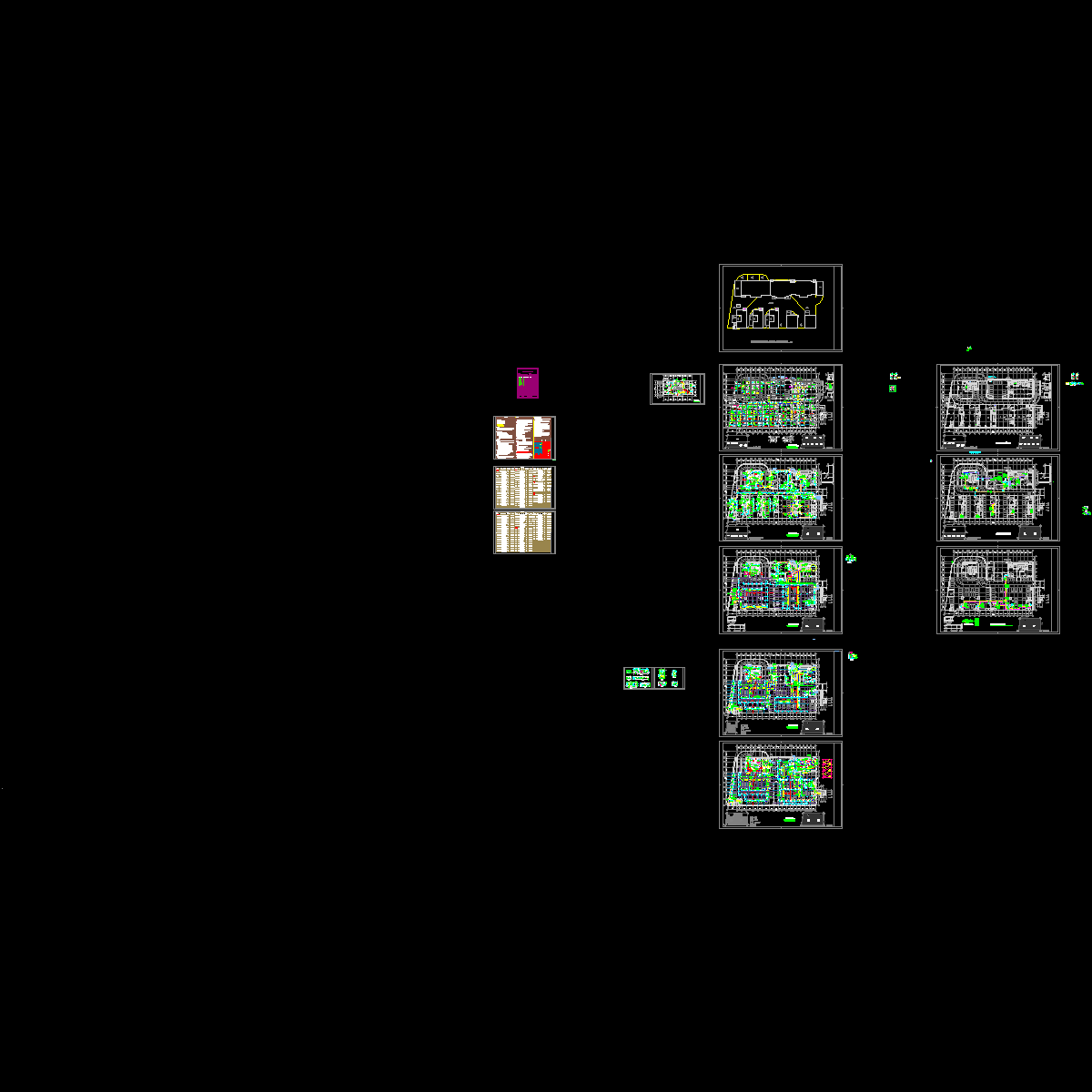

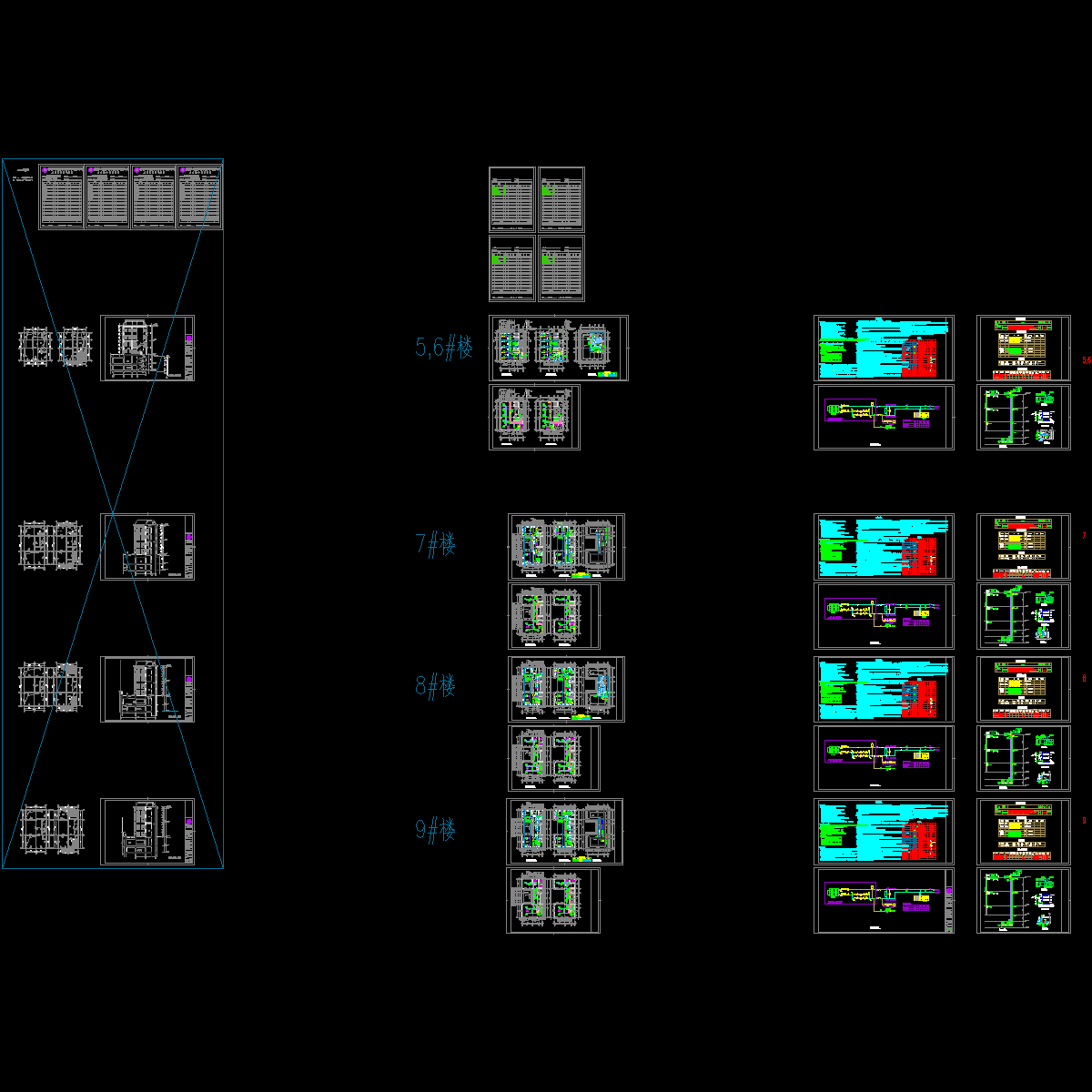

公建混合住宅项目采暖空调通风防排烟系统设计施工图纸（系统图纸CAD详图纸多）.dwg

附件详情

一、项目概要：
总建筑面积约33892平米，为一住宅建筑群...
二、冷热源：
1.该项目的供暖热源为市政热力。
2.冷源采用风冷式冷热水机组...
三、供暖系统：
1.本项目设计分区计量集中供暖系统，共用立管采用下供下回双管异程式。
2.末端采用低温热水地板辐射供暖。
3.本项目供暖室内系统入口装置由供水调节阀、热量表和表前过滤器及回水截止阀组成...
四、空调系统：
1.该项目的空调采用多联式空调 新风的系统。
2.空调（新风）水系统采用2管制系统，冷冻水温度为7/12°C。
3.多联式空调系统室外机集中在各层阳台上...
五、通风排烟系统：
1.卫生间设置机械排风系统，换气次数满足10次每小时。
2.消防电梯前室或合用前室设置独立的机械加压送风系统。
3.地上部位均已具备自然排烟条件，不需另设机械防排烟设施...

编制于近代年 图纸共78张。
