20039平米4层数据中心空调通风设计施工图纸

附件详情

稿件为上海某银行数据运行中心空调通风设计施工图纸；大院设计。项目建筑面积20039m2，地上4层。项目总冷负荷6100kw，总热负荷540kw。

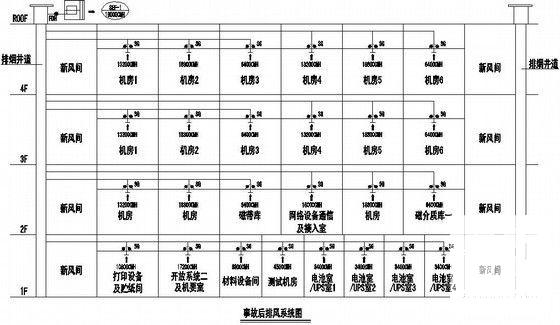

设计范围：对该建筑生产用房、办公、会议、多功能厅、标间、教室、门厅、餐厅等设置空调系统。对计算机房、通风机房、UPS机房、总控室等设有气体灭火的房间设置事故后排风系统。

冷热源：
（1） 生产区计算机房、打印设备间、磁带库、测试机房等采用恒温恒湿机房空调机组，室外机设置在生产区屋顶。

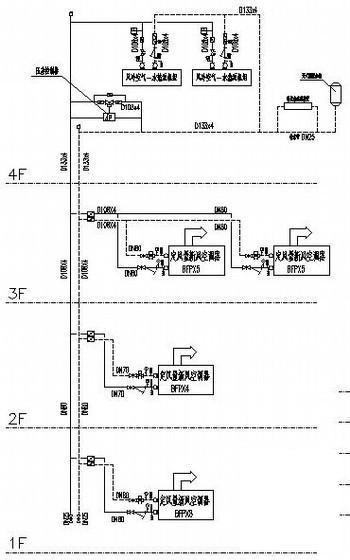

（2） 生产区新风系统冷热源：采用3台名义制冷量为210kW/台（名义制热量为229kW/台）风冷热泵机组……

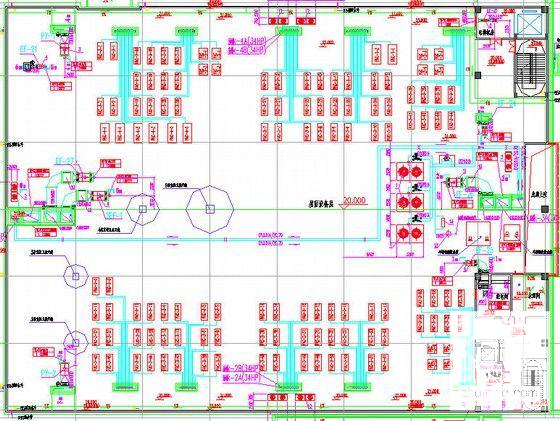

（3） 生产区周边环廊采用VRV热泵机组，设置2台制冷量为85kW（30HP）/台、4台制冷量为99kW（34HP）/台的变频变冷媒热泵机组……
（4） 电池室及UPS机房采用VRV热泵机组，设置4台制冷量为85kW/台（30HP）变频变冷媒热泵机组……
（5） 办公区冷热源采用VRV热泵机组，设置5台制冷量为85kW（30HP）/台、1台制冷量为78.5kW（28HP）/台……

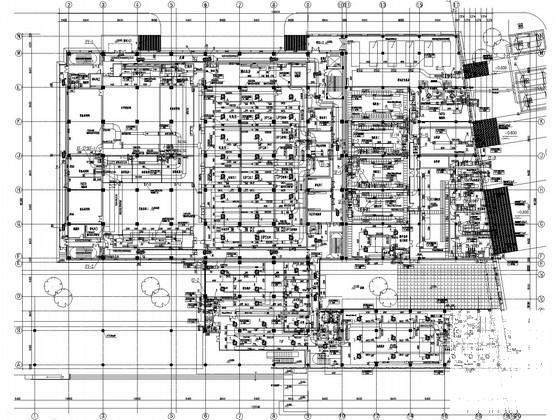

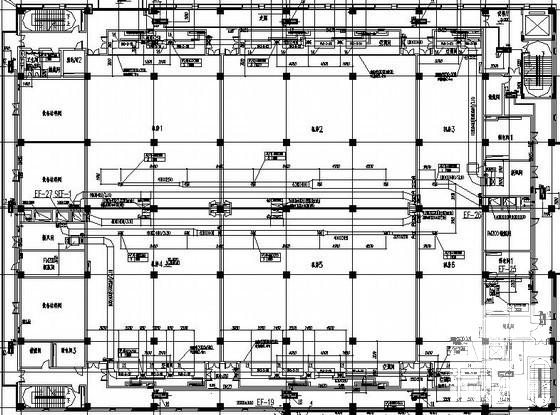

图纸共12张。
