11层医护楼空调通风设计CAD施工图纸(人防通风设计)

资料简介
赚取积分

附件设计说明：有
建筑类别：医疗
建筑高度类型：高层建筑
建筑设计面积：24788.25平方米
建筑地上层数：11层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：29张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,机房,人防
冷热源：空气源热泵,空气调节器
空调系统：全空气系统,制冷剂系统
项目所在地：江苏

附件详情

暖通设计说明
暖通施工说明
江苏省公共建筑节能设计专篇（暖通）
图例及设备材料表
地下室平时通风及防排烟平面图
空调通风平面图
空调冷媒配管及凝结管平面图
防排烟系统流程图
多联空调器冷媒配管流程图
人防地下室防护通风设计施工说明、图例
地下室战时人防通风平面图
地下室战时人防通风预留孔洞图
地下室人防通风口部详图
地下室二等人员掩蔽所战时通风原理图
人防地下室通风安装大样图

附件详情

稿件为江苏苏州某公寓小区医护楼空调通风设计施工图纸，含地下室人防通风设计，甲级设计院设计。总建筑面积24788.25m^2，地上11层，地下1层，建筑高43.95m。
设计内容：
a、各区舒适性空调系统的设计，裙房一~三层采用智能变频多联机空调+新风系统，塔楼各客房分别预留分体空调；单位建筑面积冷负荷指标122W/m2，热负荷指标73W/m2；
b、地下汽车库、设备用房等的通风，排烟系统的设计；
c、内走道、无外窗房间、中庭等防排烟设计及防烟楼梯间加压送风系统的设计；
d、地下室人防单元防护通风系统的设计。

，图纸共29张。

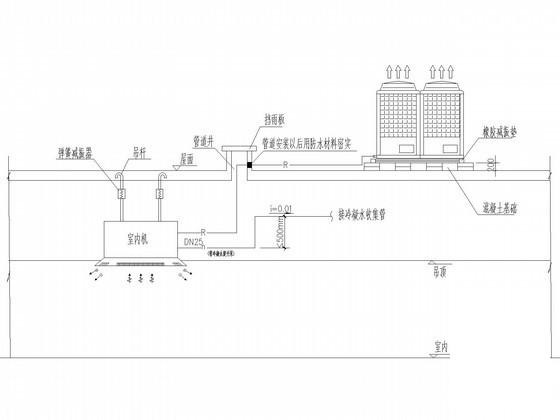

室内机室外机连接图

超压排气阀门安装图

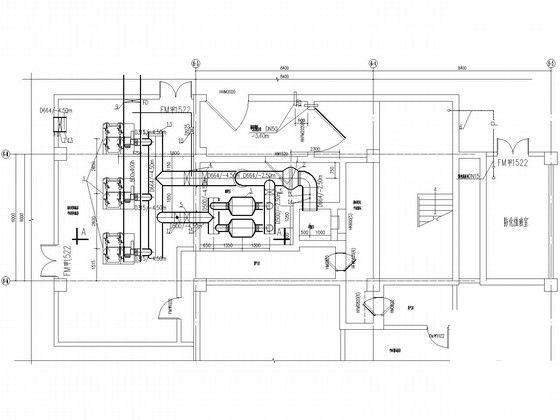

地下室人防通风口部详图

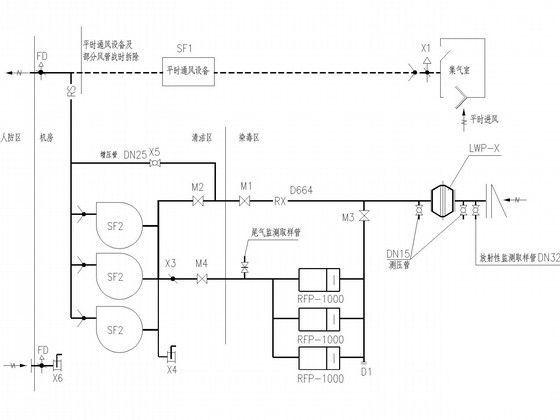

二等人员掩蔽所战时送风原理图

地下一层通风平面大样

防排烟系统图

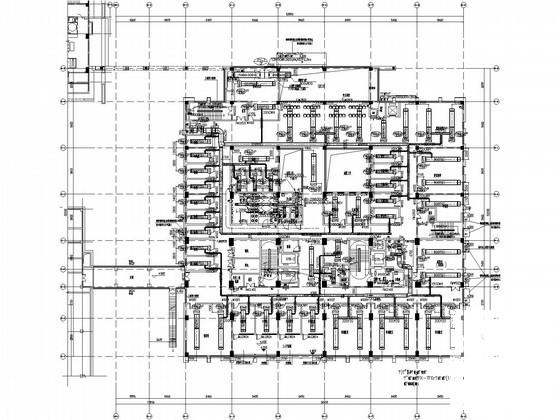

通风空调布置大样

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
