厂房全套空调通风设计施工图纸

  • 设计详细说明:有
  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 参考图纸:16张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 节点大样:空气处理机组
  • 项目所在地:广东

附件详情

本图纸为厂房全套空调图,包括:空调设计与施工总说明,空调系统主要设备表,风机盘管明细表,防排烟、通风系统主要设备表,空调水系统原理图,各层平面图等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

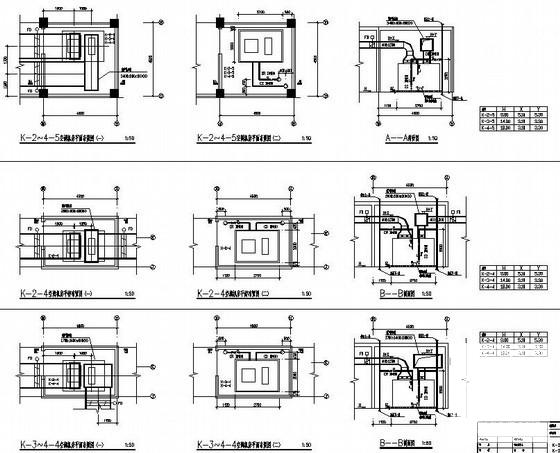

  • 施工设计全套图纸 - 1
    施工设计全套图纸 - 1

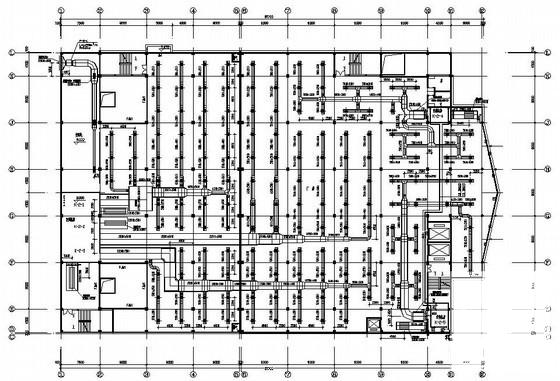

  • 施工设计全套图纸 - 2
    施工设计全套图纸 - 2

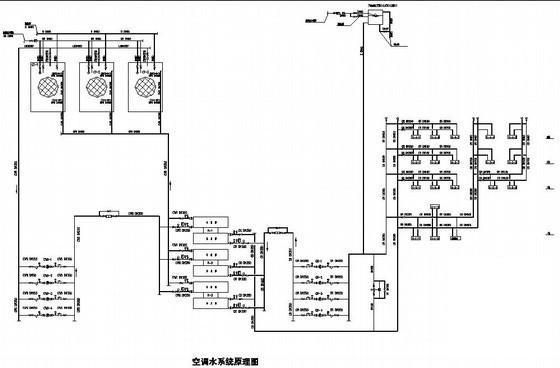

  • 施工设计全套图纸 - 3
    施工设计全套图纸 - 3

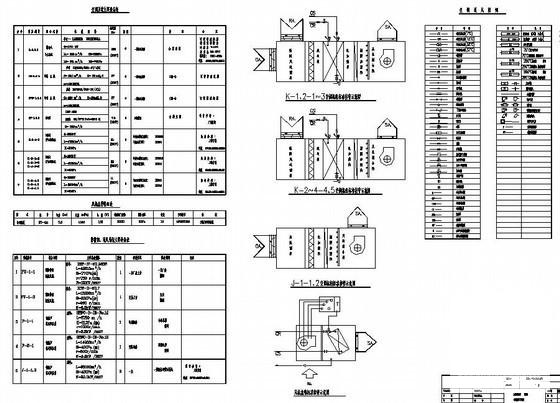

  • 施工设计全套图纸 - 4
    施工设计全套图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
