多层制药车间空调通风系统设计施工图纸

  • 设计说明:有
  • 建筑类别:医疗,工业建筑
  • 建筑高度类型:多层建筑
  • 地上层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计年代:近代
  • 设计内容:空调,通风,动力,机房
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 洁净等级:十万级
  • 送风方式:散流器送风
  • 项目所在地:湖南

附件详情

一、项目概要:

该项目位于湖南省,是一多层制药车间建筑,地上二层。图纸内容包含主要设备材料表及图例,洁净区风量风压平面图,送风平面图,回风平面图,送风口平面图,通风除尘平面图,排烟平面图,动力管道平面图,蒸汽及蒸汽凝结水管道系统图,屋面设备尺寸定位图,空调系统流程图等...

二、空调系统:

1.冷热源:净化空调机组...

2.风系统:采用全空气系统,多联机空调系统...

三、 通风防排烟 系统:

1.通风系统:净化区域按工艺要求进行排风,排风量满足排除房间内的余热、余湿,除尘房间按满足排除粉尘所需风量进行排风。净化区域的排风系统采用防倒灌措施。非洁净区排风采用斜流式管道风机或壁式轴流风机进行机械通风,以满足排热排湿要求;洁净区设置机械排风系统,设置排风竖井口,并采用管道风机进行排风。换鞋、缓冲间等辅助房间应采取门板安装百叶风口排风措施。所有接至室外的排风口均设防虫护网...


2.防排烟系统:空调机房的风管在穿越机房的隔墙处均设有防火阀(70°C)。当某一个防火分区发生火灾,烟气温度达70°C时,此地区空调防火阀自动关闭,空调机连锁自动停止运行,并且防火阀输送信号至防火中心。排烟量按60m3/h m2计算,风机入口处排烟防火阀采用常开型,280°C关闭输出电信号的排烟防火阀,当事故发生时,消防控制中心开启排烟风机,当排烟风口处温度达到280°C时,排烟口关闭,连锁关闭排烟风机。担负两个以上防烟分区的按120m/h m 计算。 排烟系统需增加手动开启装置...

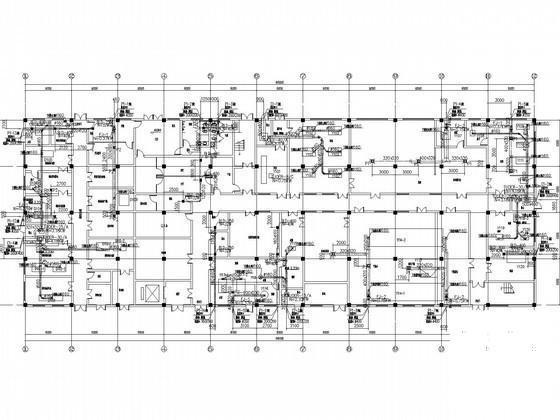

一层排烟平面图

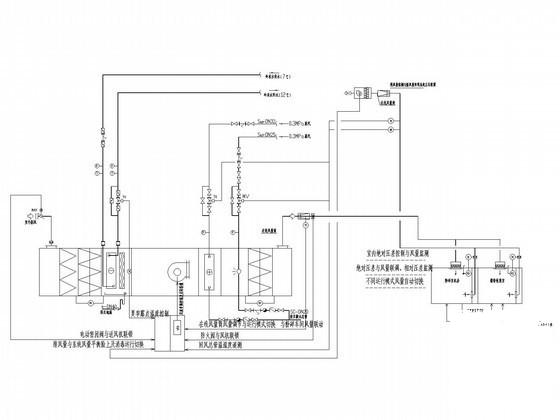

空调系统流程图

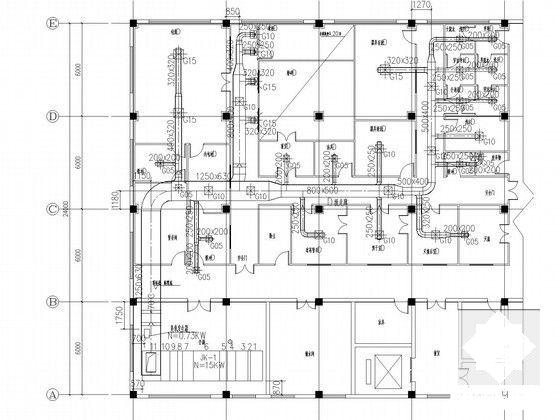

二层送风平面图

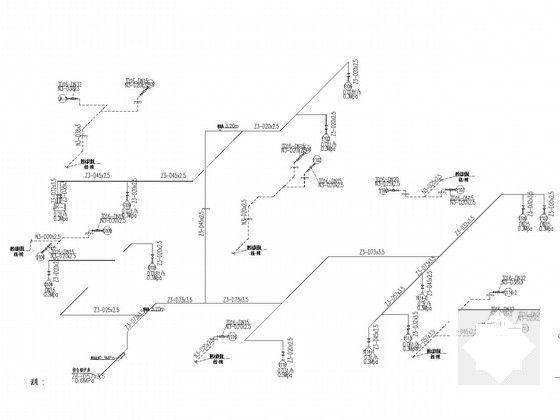

蒸汽及蒸汽凝结水管道系统图

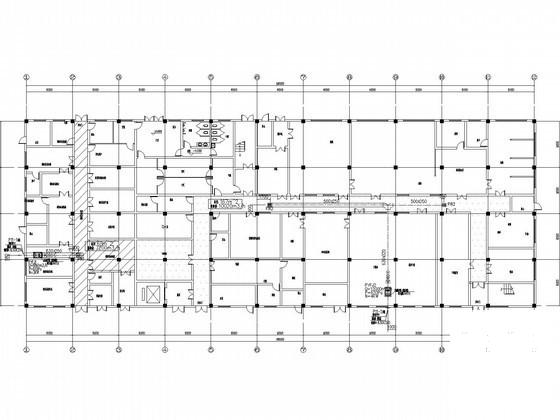

一层动力管道平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 车间通风系统设计 - 1
    车间通风系统设计 - 1
  • 车间通风系统设计 - 2
    车间通风系统设计 - 2
  • 车间通风系统设计 - 3
    车间通风系统设计 - 3
  • 车间通风系统设计 - 4
    车间通风系统设计 - 4
  • 车间通风系统设计 - 5
    车间通风系统设计 - 5
  • 车间通风系统设计 - 6
    车间通风系统设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
