动物房空调通风系统设计施工图纸

  • 附件设计说明:无
  • 图纸设计深度:施工图
  • 参考图纸:15张

附件详情

空调系统:
1.洁净级别分别为万级、三十万级,万级洁净空调房间气流组织均采用顶送风下侧排风的气流组织形式,三十万级洁净区采用顶送风顶排风的气流组织形式。
2.冷冻水供回水温度为:7/12℃,空调系统用冷由冷冻站通过外管统一供应,空调系统用蒸汽由室外蒸汽管网提供。
3.房间换气次数三十万级为18次/小时万级为28次/小时...

图纸共15张。

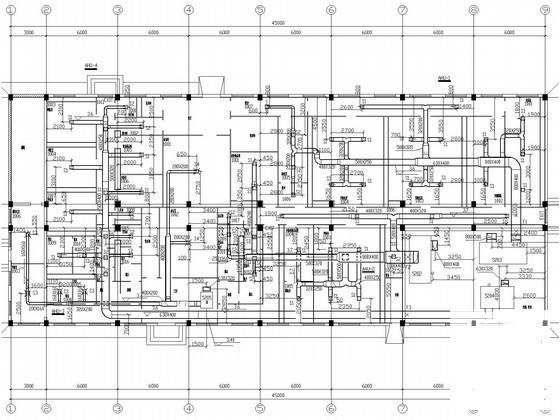

回风平面图

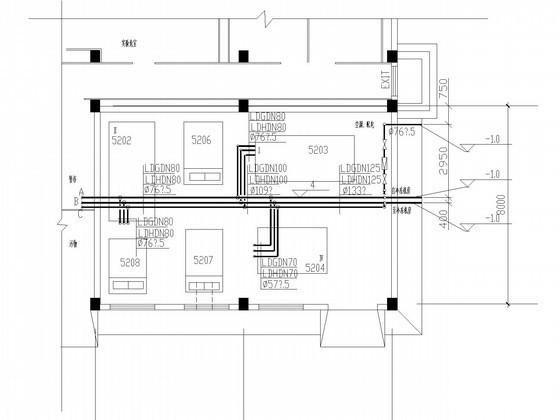

机房配管平面图

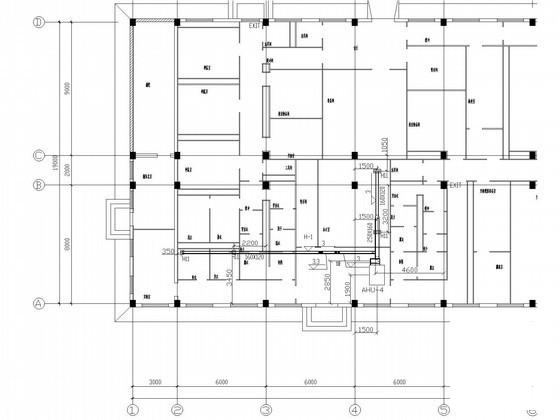

排风平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

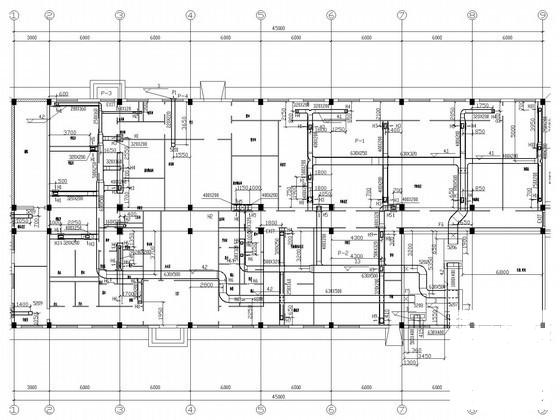

  • 动物房设计图纸 - 1
    动物房设计图纸 - 1
  • 动物房设计图纸 - 2
    动物房设计图纸 - 2
  • 动物房设计图纸 - 3
    动物房设计图纸 - 3
  • 动物房设计图纸 - 4
    动物房设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
