仓库工程通风空调系统设计施工图纸

  • 附件设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计年代:近代
  • 设计内容:空调,通风
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:福建

附件详情

  • 设计说明书
  • 暖通空调通风系统流程图
  • 平面暖通设备布置图
  • 平面通风平面图
  • 暖通设备表
  • 暖通综合材料表
  • ......

附件详情

一、项目概要:
项目位于福建省,为一仓库工程,范围包括:值班控制室,空调系统设计,机械通风系统设计......
二、空调系统:
值班控制室设置分体柜式空调......
三、通风系统:
门卫设置正压通风系统。
卫生间设置机械排风,换气次数按15次/h......

PDF共14张。

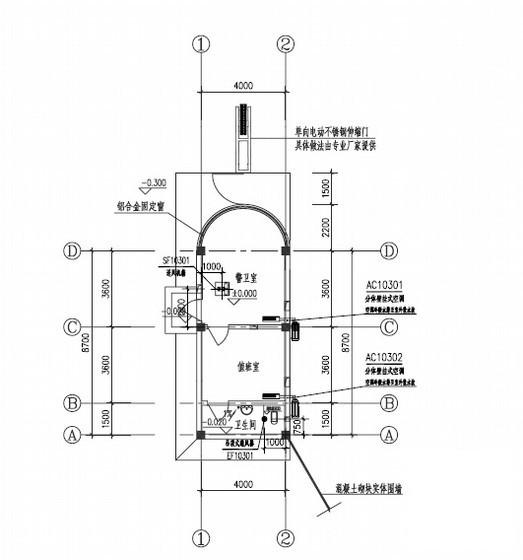

设备布置图

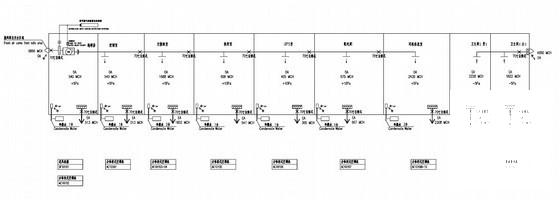

空调通风系统流程图

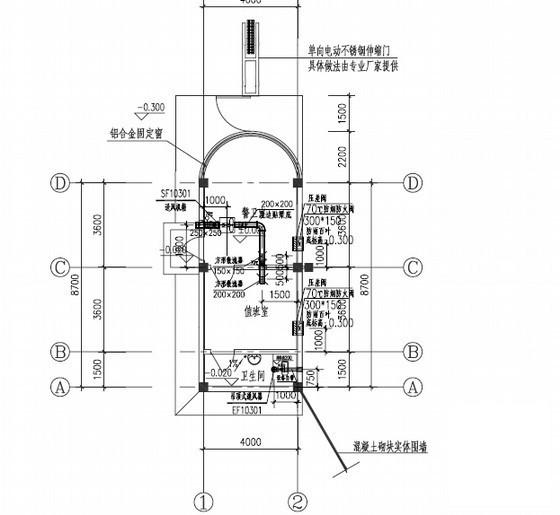

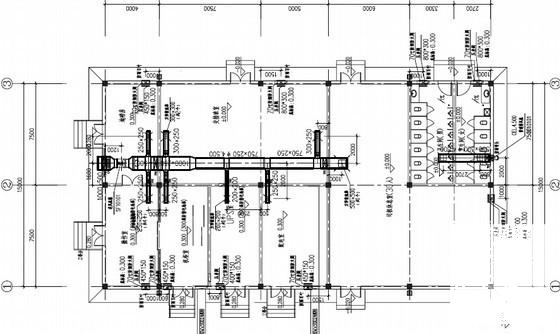

通风平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 空调工程系统 - 1
    空调工程系统 - 1
  • 空调工程系统 - 2
    空调工程系统 - 2
  • 空调工程系统 - 3
    空调工程系统 - 3
  • 空调工程系统 - 4
    空调工程系统 - 4
以上是部分截图,请下载附件后查看完整高清内容
