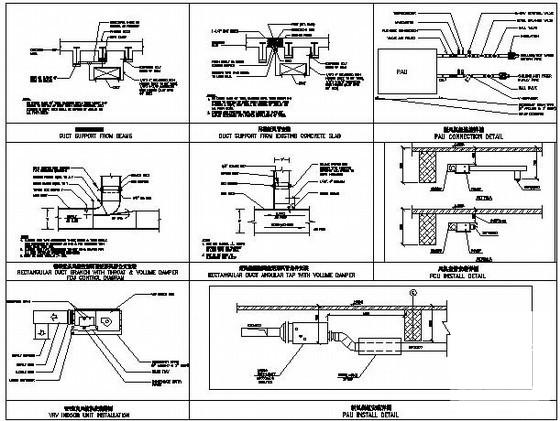

3层购物商场空调及防排烟系统设计施工大样图

附件详情

一、项目概要：本项目属上海一商场空调系统及防排烟系统设计工程，建筑共三层......
二、设计内容：
1、空调冷负荷：风机盘管冷负荷设计冷量为550kW,冷指标270W/m2,.....
2、空调水系统设计：空调水系统设计风机盘管系统均采用两管制，冬季供回水温度（60/50℃），夏季（7/12℃）......

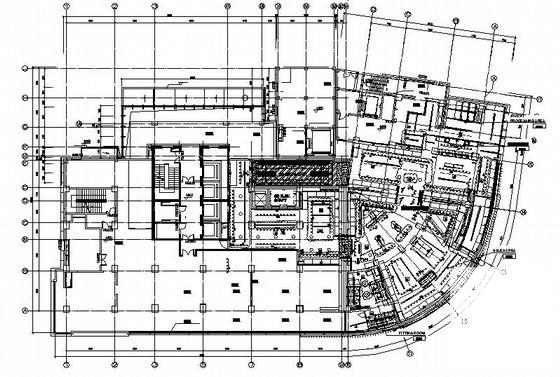

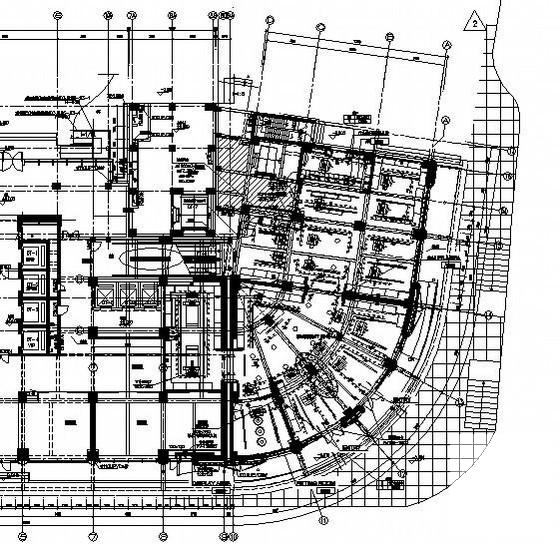

3、空调风系统：采用暗转风机盘管加新风处理机组系统，空气气流组织为通过设置在吊顶上的条形风口顶送顶回，局部吊顶复杂区域回风采用吊顶回风系统......

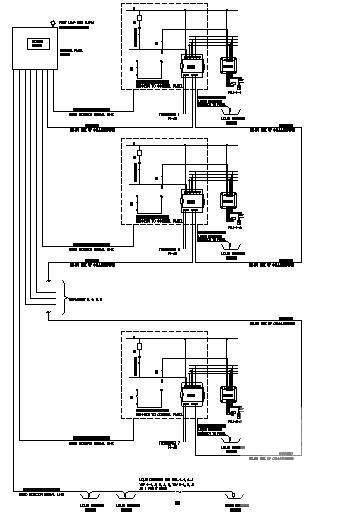

4、防排烟系统：区域一~三层分别设置机械排风系统，排烟口设在吊顶内，挡烟垂壁向上延伸至上层楼板上，并对穿越挡烟垂壁的管道进行必要的封堵，消防补风采用自然补风方式......

，图纸共26张。
