13000平米3层小型商场空调通风设计施工图纸

  • 附件设计说明:有
  • 建筑类别:办公,商业,其他
  • 建筑高度类型:多层建筑
  • 建筑设计面积:13000平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:全空气系统,制冷剂系统
  • 节点大样:空气处理机组
  • 项目所在地:广东

附件详情

  • 空调与通风设计总说明
  • 空调与通风施工总说明
  • 图例
  • 主要设备表
  • 制冷系统图
  • 空调平面
  • 天面层空调平面图

附件详情

稿件为广州一栋三层商业综合楼空调通风设计施工图;首层为公交车站场,商业和邮局,二层为肉菜市场和商业,三层为商业。建筑高度14.40m,总建筑面积约13000m2,其中空调部分建筑面积约为9200m2,。
设计内容:本建筑1~3层的夏季中央空调系统;平时机械通风系统;防排烟系统。

,图纸共11张。

制冷系统图

多联式空调室内机接管图

肉菜市场空调平面大样

肉菜市场空调施工图

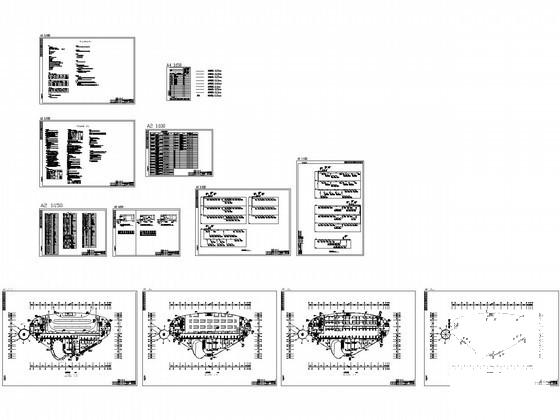

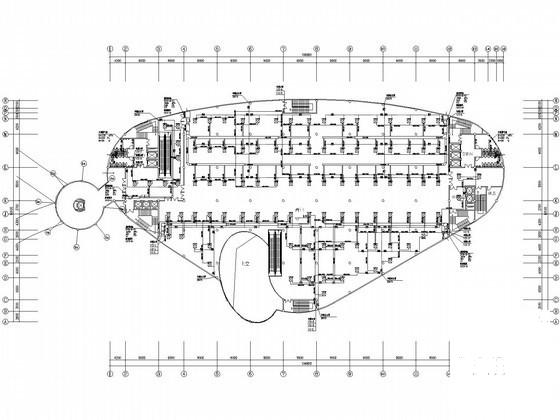

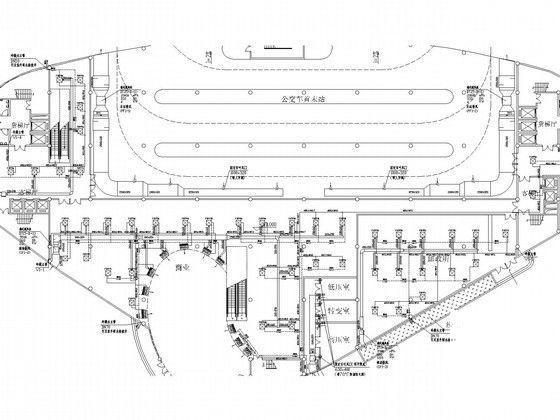

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 小型商场设计图纸 - 1
    小型商场设计图纸 - 1
  • 小型商场设计图纸 - 2
    小型商场设计图纸 - 2
  • 小型商场设计图纸 - 3
    小型商场设计图纸 - 3
  • 小型商场设计图纸 - 4
    小型商场设计图纸 - 4
  • 小型商场设计图纸 - 5
    小型商场设计图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
