13954平米5层购物商场空调通风及防排烟系统设计施工大样图
- 设计说明：有
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑设计面积：13953.94平方米
- 地上层数：5层
- 地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：25张
- 设计年代：近代
- 设计内容：空调,通风,防排烟
- 冷热源：电动压缩式冷水机组
- 空调系统：空气-水系统
- 水系统：定流量,变流量,双管制,异程式,闭式
- 送风方式：散流器送风,喷口送风,条缝送风
- 节点大样：集分水器
- 项目所在地：四川
附件详情
一、项目概要：
该项目是一个多层购物商场建筑，地上5层，地下1层，建筑面积约13953.94平方米。图纸内容包含设计施工说明，主要设备材料表及图例，加压送风系统流程图，通风及防排烟平面图，空调风系统平面图，空调水系统流程图，空调水系统平面图，防排烟系统控制图，设备安装示意图，膨胀水箱大样图，分集水器大样图等...
二、空调系统：
1.冷热源：采用风冷热泵涡旋式冷（热水）机组系统...
2.风系统：采用风机盘管加新风系统...
3.水系统：闭式机械循环，二管制，空调末端变水量，冷热水机组侧定水量，异程式...
三、
通风防排烟
系统...

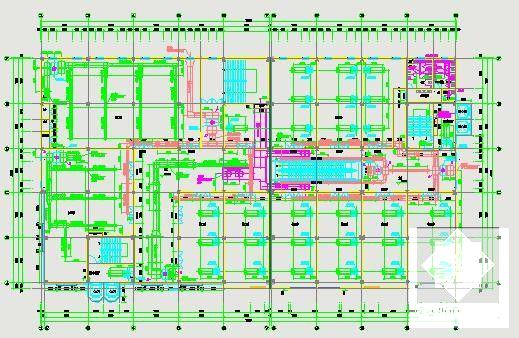

一层通风防排烟及空调风系统平面图

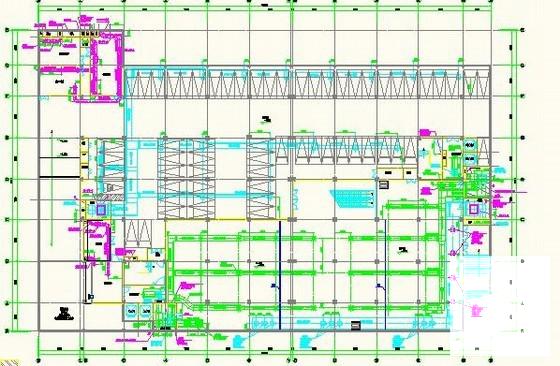

二层通风防排烟及空调风系统平面图

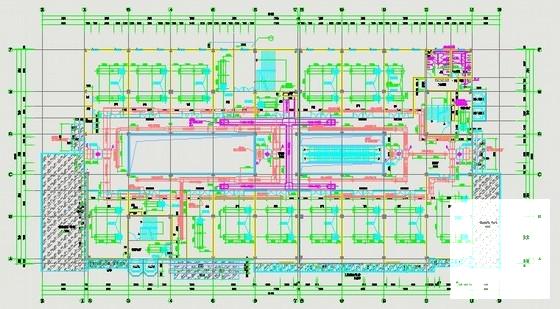

四层通风防排烟及空调风系统平面图

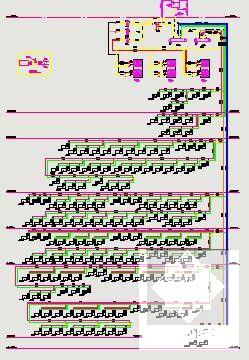

加压送风系统流程图

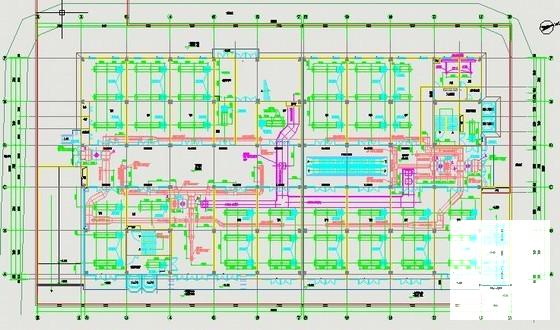

三层通风防排烟及空调风系统平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
商场防排烟设计 - 1 -
商场防排烟设计 - 2 -
商场防排烟设计 - 3 -
商场防排烟设计 - 4 -
商场防排烟设计 - 5 -
商场防排烟设计 - 6
以上是部分截图，请下载附件后查看完整高清内容
