8层高等院校行政办公楼空调通风及防排烟系统设计CAD施工图纸(VRV空调系统)

  • 附件设计说明:有
  • 建筑类别:办公,教育
  • 建筑高度类型:高层建筑
  • 建筑设计面积:14900平方米
  • 建筑地上层数:8层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:46张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:重庆

附件详情

一、项目概要:

该项目为重庆市一高等院校行政办公楼。总建筑设计面积:14900平方米,其中空调面积 8786.00平方米;建筑层数8F/-1F;平方米,建筑高度36.75m,主要功能房间:办公室、会议室、展览厅及辅助用房等。建筑设计结构形式:剪力墙框架结构。建筑为二类高层公共建筑。图纸内容包含设计施工说明、设备材料表、空调平面图、通风平面图、空调冷媒管平面图、空调冷凝水管平面图、空调新风平面图、空调冷媒管系统流程图等...

二、空调系统:

1.冷热源:VRV空调系统...

2.风系统:一层陈列馆、门厅、二层校史展览馆等开阔空间,室内机采用四面出入嵌入式机组,独立新风系统;办公室、会议室等小空间房间均采用风机盘管加新风的方式...

三、通风排烟系统:

1.通风系统:办公楼公共卫生间通风系统,换气次数为10次/h,实际层高计算通风量;设备用房换气次数:变配电室12次/h,其它5次/h;储油间按12次/h换气次数设置防爆通风系统...

2.防排烟系统:面积超过100平方米平方米,经常有人停留或可燃物较多的有可开启外窗的房间,开启外窗面积须大于房间面积的2%;可开启外窗有效排烟面积按底标高大于室内净高1/2,且上边缘距地大于2m,同时设置方便开启装置;走道利用可开启外窗自然排烟,开启外窗面积须大于房间面积的2%;排烟口底标高大于室内净高1/2,且上边缘距地大于2m,同时设置方便开启装置;利用可开启外窗通风排烟的门厅,设置电动外窗,面积须大于地面面积的2%;排烟口底标高大于室内净高1/2,且上边缘距地大于2m,同时设置方便开启装置;机械(自然)排烟口距该防烟分区最远点均小于30m...

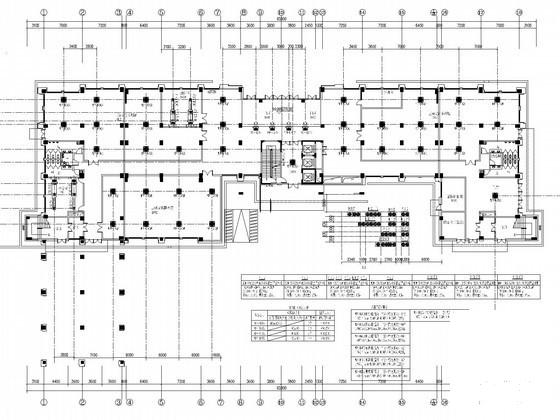

一层通风平面图

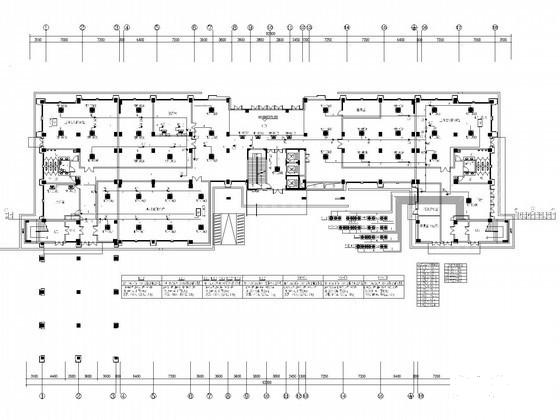

一层空调冷媒管平面图

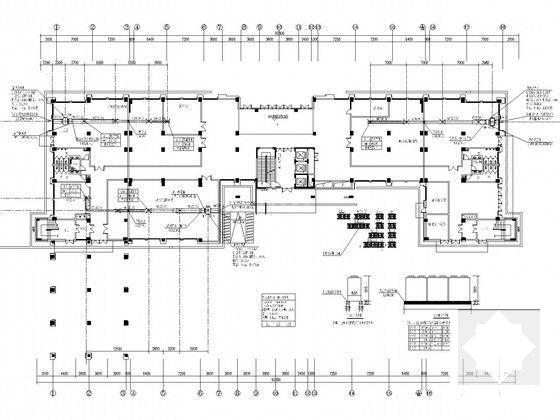

一层空调新风平面图

一层空调新风平面图

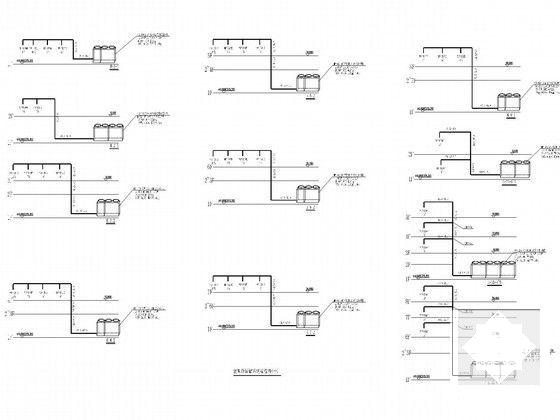

空调冷媒管系统流程图(一)

空调冷媒管系统流程图(一)

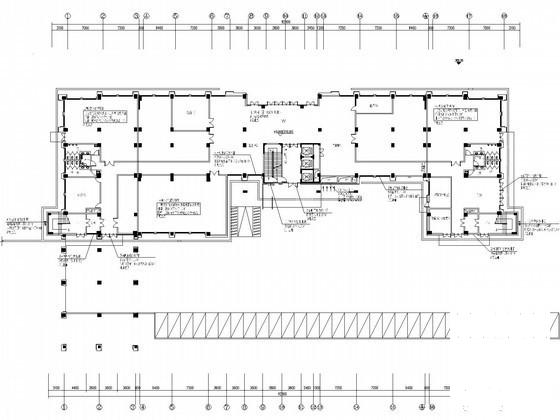

负一层通风平面图
